Стабилизатор напряжения 220В: как выбрать, для дома, квартиры, расчёт

Топ стабилизаторов напряжения для дома и дачи

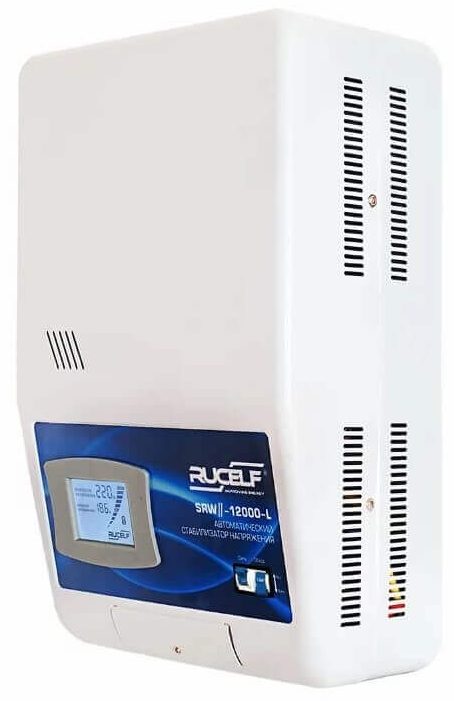

RUCELF SDWII-12000-L

Стабилизатор, используемый в качестве защиты от резких всплесков и просадок электронапряжения в 1-фазных сетях (12 кВА, 220 В). Модель отличает плавное регулирование без искажения синусоиды. Подобный режим оптимален в плане комфорта для освещения и бытовых приборов. При создании продукции RUCELF во главу угла поставлены вопросы безопасности и стабильности. Прибор оборудован надежной многоступенчатой системой самодиагностики и защиты. Подобное оснащение достойно профессиональной модели. Таким образом, как сеть, так и сам электростабилизатор надежно защищены от внештатных ситуаций. Экран позволяет контролировать все характеристики сети и получать информацию о работе самого стабилизатора. Возможны различные варианты крепления корпуса: как настенное, так и горизонтальное.

Согласно большинству отзывов, регулятор от Rucelf — добротное, современное и сравнительно недорогое устройство, обеспечивающее надежную защиту электрических приборов и сети.

Основные характеристики:

• вид сети — однофазная;
• входное напряжение: рабочее — 140-260 В, предельное 130-280 В;
• выходное — 212-228 В;
• защита: от помех, короткого замыкания, повышенного электронапряжения, перегрева;
• КПД — 98%;
• масса 27,5 кг;
• размеры 30,0×45,0х17,0 см.

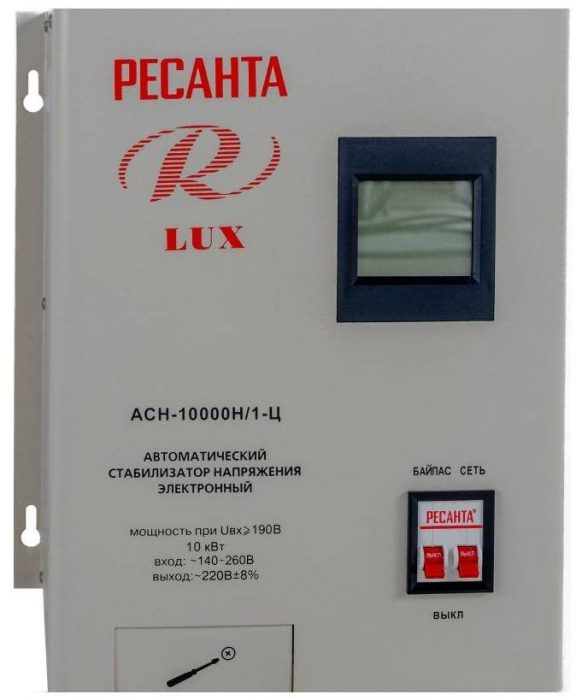

РЕСАНТА LUX АСН-10000Н/1-Ц

Назначение релейного стабилизатора — выравнивание сетевого напряжения и защита электроприборов от его перепадов (максимальная совокупная мощность 10 кВт). Конструкция имеет фильтры сетевых помех, исключающие искажение синусоиды частот и цифровой индикатор напряжения. Если входной вольтаж выходит за пределы поддерживаемых величин, подача питания отключается автоматически. Внутренние узлы агрегата защищены прочным корпусом. Возможно настенное крепление.

Защитные системы:

• от выхода фактического электронапряжения за технически допустимые пределы;
• выключение прибора, если мощностная нагрузка превышает мощность стабилизатора.

Основные характеристики:

• точность стабилизации — 8%;
• рабочее входное напряжение — 140-260 В;
• выходное напряжение — 202-238 В;
• КПД 97;
• настенное крепление;
• принудительная система охлаждения;
• масса 19,7 кг.

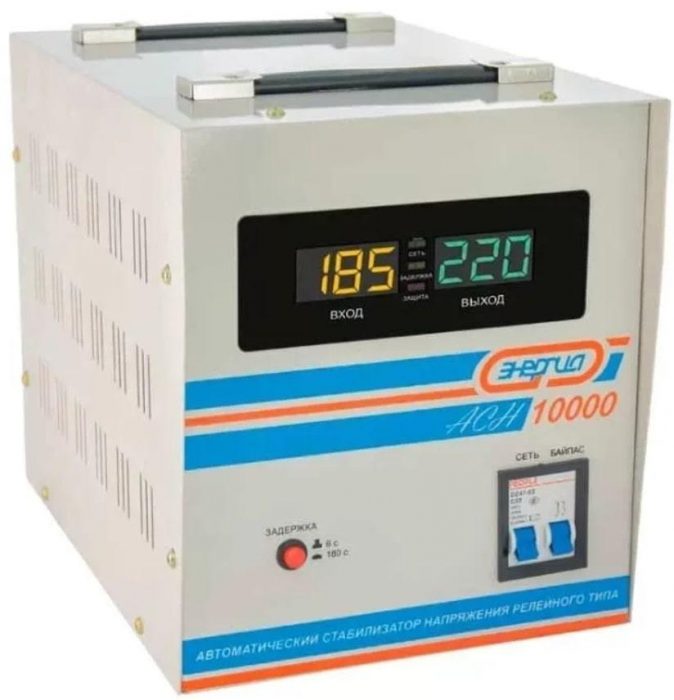

Энергия ACH 10000

Устройство для стабилизации напряжения с микропроцессорным управлением и цифровым дисплеем, что предельно упрощает управление прибором. При коротком замыкании или перегрузке питание выключается автоматически. Подключение к сети выполняется с помощью клеммной винтовой колодки. Оборудование устойчиво к низким температурам и успешно функционирует в температурном диапазоне -30 — +40 градусов. Для удобства пользования передняя панель оборудована индикаторами: «Защита», «Задержка» и «Сеть».

Особенности конструкции:

• рукоятка для удобства переноски;
• вольтметр и амперметр на передней панели, позволяющие отслеживать электронапряжение и силу тока;
• напольное размещение;
• 5 ступеней стабилизации.

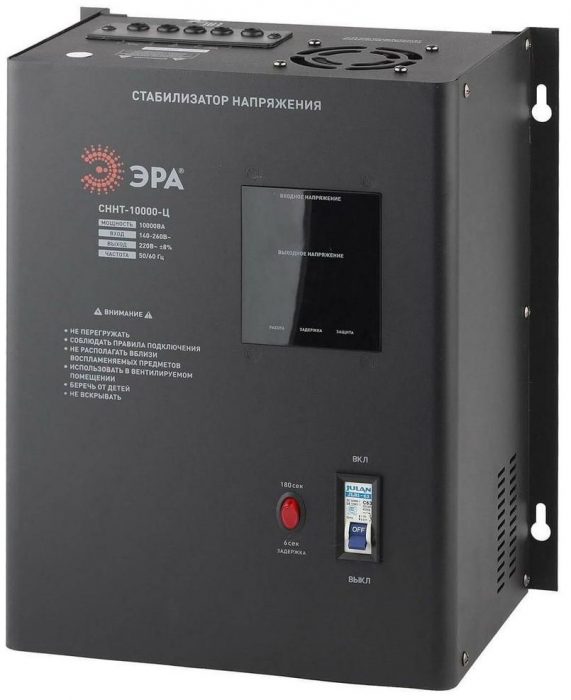

ЭРА СННТ-10000-Ц

Настенный однофазный автоматизированный стабилизатор, предназначенный для регулировки электронапряжения от питающей сети. Это универсальный вариант, одинаково подходящий для городской квартиры, загородного дома или офиса. Подключение выполняется при помощи клемм. Настенное крепление позволяет разместить прибор так, чтобы он занял минимум пространства.

Особенности устройства:

• эффективная охлаждающая система: многочисленные отверстия на корпусе и вмонтированный вентилятор. Работает при температуре от 60 градусов, не допуская чрезмерного нагревания внутренних узлов;
• цифровой экран, позволяющий следить за рабочими параметрами прибора.

Энергия Voltron 10000 (5%)

Эргономичный и простой в управлении прибор для защиты чувствительной электроаппаратуры от резких изменений питающего напряжения. Отличительная особенность устройства — высокая точность стабилизации. Погрешность не превышает 5%. Регулятор подходит для дачи, квартиры или офиса. Подключение выполняется посредством клеммной колодки. Прибор надежен, неприхотлив в использовании и обслуживании.

Специфика:

• цифровой дисплей, позволяющий контролировать характеристики работы;
• высокопрочный корпус.

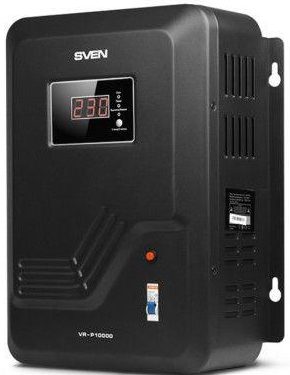

SVEN VR-P10000

Купить стабилизатор SVEN VR-P10000 — значит, предупредить выход электроприборов из строя из-за резких изменений напряжения в электросети. Устройство отличает компактный корпус и красивый современный дизайн, поэтому диссонанса в интерьере опасаться не следует. Девайс имеет принудительную систему охлаждения. Контролировать рабочие параметры можно с помощью электронного дисплея.

Характеристики:

• входное/выходное электронапряжение: 140-275 В/198-253 В;
• вид сети — однофазная;
• размещение настенное;
• индикация напряжения;
• рабочий диапазон температур: 0-40 градусов;
• масса 15,62 кг;
• размеры 33,5×42,0×15,5 см.

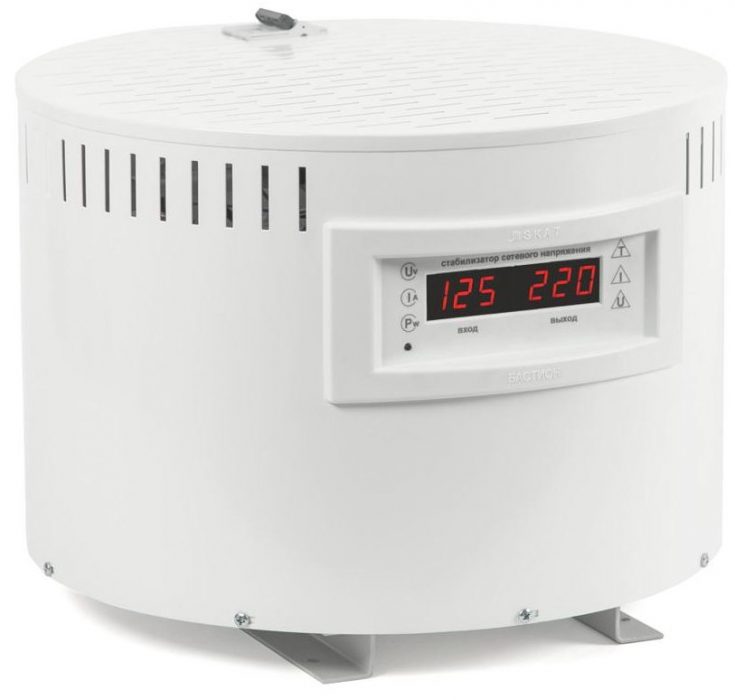

БАСТИОН SKAT STL-5000

Электронный стабилизатор для дачи или частного дома с максимальной мощностной нагрузкой 5 кВА и 9 ступенями регулировки. Показатель точности стабилизации — 7%. Имеется тройная защита от перегрузок и 4 датчика, не допускающие перегрева в системе. Показатели входящего/выходящего напряжения отображаются на цифровом дисплее. В системе охлаждения (конвекторный тип) отсутствует вентилятор, поэтому прибор работает совершенно бесшумно.

Характеристики:

• входное рабочее/предельное напряжение: 120-280 В/80-295 В;
• выходное напряжение: 205-235 В;
• рабочие температуры: от -10 до +40 градусов;
• масса 13 кг;
• габариты 27,4×37,5×35,0 см.

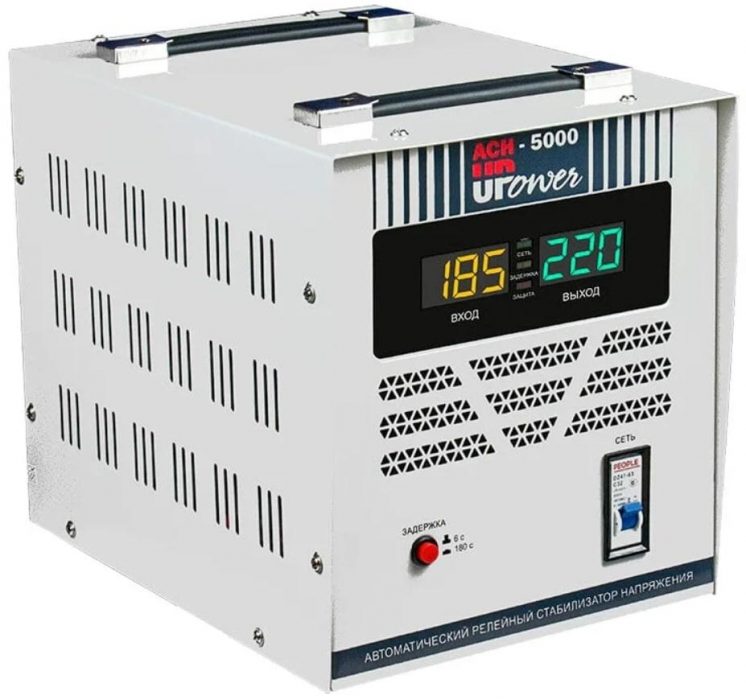

Upower АСН-5000

Недорогой релейный регулятор напряжения с полной мощностной нагрузкой до 5 кВА. Если сетевой вольтаж находится в пределах 140-260 В, то прибор стабилизирует напряжение в интервале 202-238 В. При фактическом напряжении 260-275 В и 120-140 В погрешность стабилизации будет выше. Корпус устройства цельнометаллический, обеспечивает надежную защиту прибора от внешних воздействий. Модель морозоустойчивая, стабильно работает в температурном диапазоне от -30 до +40 градусов (возможно применение в гараже или на даче). Размещение — напольное. Тип охлаждающей системы — принудительный.

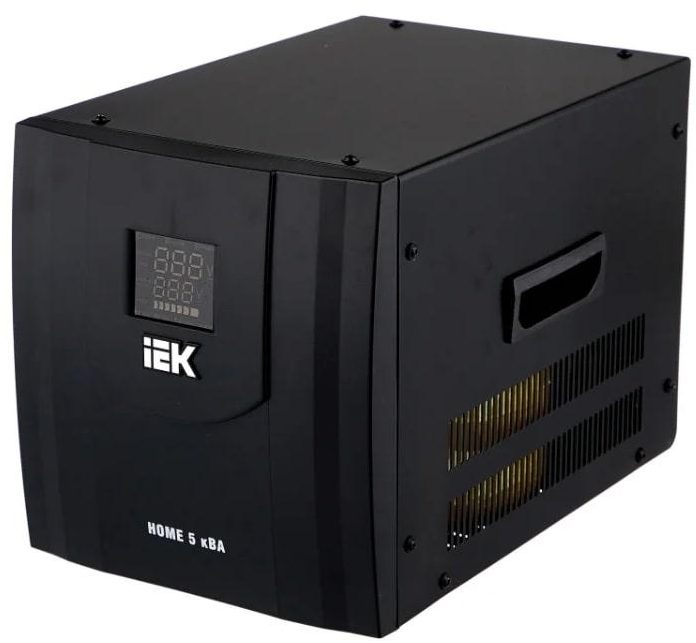

IEK Home СНР1-0-5 кВА

Релейный девайс предназначен для защиты приборов, потребляющих электроэнергию, от скачков сетевого напряжения. Прибор однофазный, работающий с входным напряжением 140-170 В (на выходе получается 202-238 В). Точность стабилизации 8%, число ступеней регулировки – 7.

Специфика модели:

• однофазное устройство;
• максимальная нагрузка по мощности 5 кВА;
• режим «байпас»;
• система принудительного охлаждения;
• цифровая индикация входного и выходного вольтажа;
• подключение к электроцепи при помощи клемм;
• официальная гарантия 1,5 года.

Устройство стабильно работает при температуре 0-40 градусов. Масса стабилизатора 15,4 кг, размеры 20,9×27,0×35,9 см.

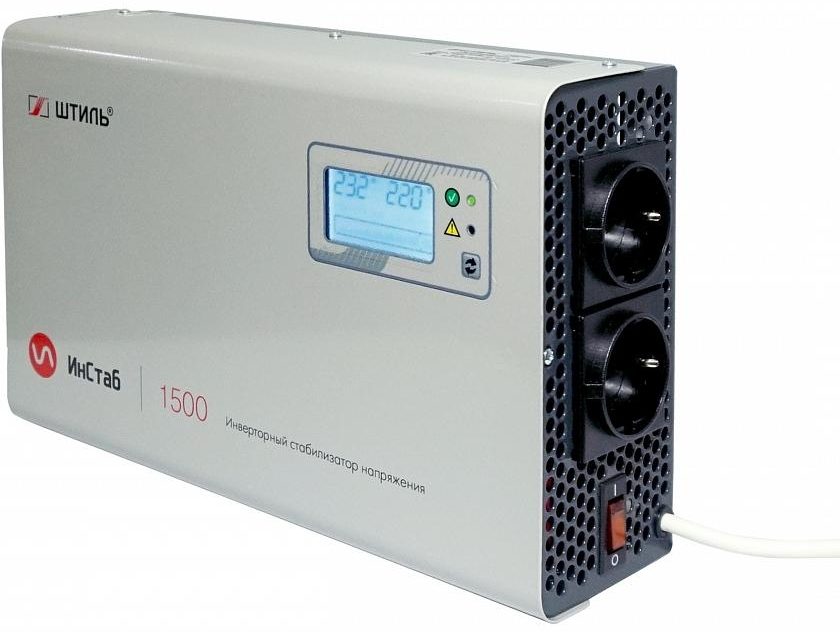

Штиль IS1500

Современная инверторная модель, в которой используется бестрансформаторная схема двойного преобразования напряжения, с микропроцессорным управлением. Данную версию отличает высокая точность стабилизации (погрешность всего 2%), широкий интервал допустимых напряжений, практически мгновенная реакция на изменение вольтажа. Допустимая полная нагрузка по мощности составляет 1500 ВА. Выходной вольтаж — 216-224 В, входной — 90-310 В. Тип размещения — настенный. Прибор оснащен принудительным охлаждением. Рабочие температурные режимы для устройства — от 5 до 40 градусов.

В этой статье отвечаю на главный вопрос – Как правильно выбрать стабилизатор напряжения по мощности. Я уже публиковал статью про то, как определить, какой стабилизатор лучше выбрать для дома. Там в основном уделялось внимание тому, какого типа стабилизатор лучше – релейный, электромеханический, симисторный. Есть у меня и другие статьи на тему стабилизаторов, рекомендую.

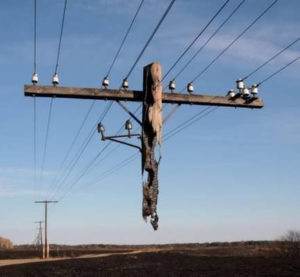

Причины отклонения напряжения и необходимость его стабилизации

Причин отклонения напряжения от номинального предостаточно, вот лишь некоторые из них:

• удаленность дома от распределительной трансформаторной подстанции;
• недостаточное сечение подводящих проводов, их изношенное состояние (окисление, скрутки);
• перегрузка сети по мощности в сравнении с расчетной;
• внезапное отключение и подключение потребляющих значительную мощность потребителей (например, одновременное выключение тысяч и десятков тысяч телевизоров по завершению трансляции футбольного матча или чемпионата по фигурному катанию).

Электронагревательные устройства с ТЭНами (утюги, обогреватели, чайники, кипятильники) комфортно переносят скачки напряжения и всяческие помехи, но могут сгореть от перенапряжения. Устройства с большими потребляемыми токами (сварочные аппараты, циркулярные пилы, мощные электродвигатели) могут вызвать срабатывание встроенной в стабилизатор защиты и, таким образом, обесточить все остальное. Эти устройства не нуждаются в подключении через стабилизаторы.

А вот оргтехника (компьютеры, факсы, телефоны, автоответчики и т. п.), приборы освещения и холодильник действительно нуждаются в постоянстве питающего напряжения. Вот для них стабилизатор не будет лишним приобретением.

О том, каким должен быть правильный стабилизатор для холодильника, вы можете узнать из этой статьи.

Какие виды стабилизаторов подходят для дома

Назначение стабилизатора это автоматическое поддержание напряжения на выходе в заданных параметрах, независимо от изменений в питающей сети. С этой задачей современные устройства справляются успешно. Каждый вид имеет характерные особенности. Стабилизаторы применяются в быту и используются в промышленности.

Для электроснабжения дома, квартиры и дачи подходят следующие стабилизаторы:

• Электронные;
• Релейные;
• Сервоприводные (Электромеханические);
• Инверторные;
• Гибридные.

Электронные. Основные составляющие — трансформатор, микропроцессор и полупроводники. Микропроцессор анализирует напряжение и посредством тиристоров или симисторов переключает обмотки трансформатора. На выходе получаем стабильное напряжение, заданных параметров. Широко используются в быту и зарекомендовали себя как надежные и точные устройства.

Релейные. Получили популярность благодаря дешевизне и простой конструкции. В них микропроцессор с помощью реле управляет переключением обмоток трансформатора. Поэтому при работе этих стабилизаторов слышно характерное пощелкивание.

Сервоприводные (Электромеханические). Бесступенчатую стабилизацию обеспечивает электродвигатель перемещающий графитовый контакт по обмоткам трансформатора. Из-за особенностей конструкции подходят для работы в сетях без резких изменений (скачков) напряжения.

Инверторные. Самый прогрессивный тип стабилизаторов. В этих устройствах отсутствует трансформатор. Стабилизируют напряжение полупроводники и конденсаторы посредством двойного преобразования электрической энергии. Переменный ток из подающей сети преобразовывается в постоянный, затем инвертором в переменный. На выходе получаем стабильное напряжение с отличными параметрами.

Гибридные. В зависимости от условий работы может включаться релейная или сервоприводная (электромеханическая) стабилизация. Объединяет плюсы и минусы соответствующих типов приборов. Отличаются высокой ценой, сложностью конструкции и обслуживания.

Однофазный или трехфазный?

Однофазные приборы работают с характерными для бытового и офисного сектора потребителями однофазного тока (220 В): домашняя электроника, оргтехника, системы обогрева, вентиляции и сигнализации.

Трехфазные устройства используются преимущественно в промышленности с потребителями трехфазного тока (380 В): печи, насосы, электродвигатели и прочая технологическая инфраструктура крупных производственных объектов, центров связи, железных дорог. Использование трехфазного стабилизатора допускается и для комплексной защиты домашней электросети, если к месту инсталляции, например, загородному коттеджу, подведены три фазы с напряжением 380 В.

Однако данное решение не всегда оправданно:

• установка отдельного однофазного стабилизатора на каждую питающую фазу иногда обходится дешевле, чем использование одного трехфазного;
• в случае отсутствия напряжения по любой из фаз, у трехфазного стабилизатора срабатывает защита, и он отключается. Установка независимых однофазных стабилизаторов позволяет избежать обесточивания всей энергосистемы при выходе из строя одной из питающих линий.

Внимание! При наличии трехфазной сети и однофазных потребителей стоит рассмотреть вариант со стабилизацией по каждой фазе в отдельности. Если присутствует хотя бы один трехфазный потребитель 380 В – необходим трехфазный стабилизатор!

Выходная мощность

Вопрос выбора мощности стабилизатора заслуживает особенного внимания. Используя устройство меньшей мощности, чем это необходимо, вы рискуете получить частые отключения из-за перегрузки.

Актуальная мощность прибора определяется суммированием номинальных мощностей всех защищаемых электроприборов.

На большинстве электроприборов указывается активная мощность в Ваттах (Вт), для более точного расчета ее необходимо перевести в полную потребляемую мощность, в Вольт-Амперах (ВА). Особенно это важно для электродвигателей и устройств, имеющих в своём составе ёмкостные элементы!

Перевод осуществляется делением значения в Ваттах на коэффициент, учитывающий реактивную составляющую электрического тока – cos(φ): ВА=Вт/cos(φ). Сos(φ) указывается производителем в сопроводительной документации (встречается обозначение PF – Power Factor), при отсутствии данных допустимо принять cos(φ) в пределах 0,7 – 0,8.

Внимание! Рекомендуется подбирать стабилизатор напряжения с мощностью, превышающей полученное значение на 20-30%. Это связанно с тем, что при снижении входного напряжения выходные показатели прибора уменьшаются! Например, при 170 В на входе, большинство стабилизаторов вместо 500 ВА, будут выдавать около 400 – 420 ВА и не смогут обеспечить нагрузку заявленной мощностью.

Подобная ситуация возникает и при повышенных значениях сетевого напряжения. Кроме того, наличие запаса мощности позволит в процессе эксплуатации подключить к стабилизатору другие электроприборы.

Пример 1

Необходимо подобрать однофазный стабилизатор для защиты бытовой техники: персонального компьютера с мощностью 500 Вт, cos(φ) = 0,95, обогревателя – 1000 Вт, cos(φ) = 0,9 и телевизора – 400 Вт, cos(φ) = 1.

Рассчитаем полную потребляемую мощность для каждого случая:

VA=500/0,95=526,3 ВА;

VA=1000/0,9=1111,1 ВА;

VA=400/1=400 ВА.

Складываем полученные значения:

526,3+1111,1+400=2037,4 ВА;

Учитывая необходимый запас, выбираем стабилизатор на 2500 ВА

Внимание! Приведённые в примере значения мощности и cos(φ) условны, при реальном расчете используйте данные актуальные только для вашего оборудования!

Выбирая устройство для централизованной защиты определённого объекта (загородного дома или офиса), необязательно суммировать мощности всех находящихся в помещении электроприборов.

Обратите внимание на номинал вводного автомата:

• если подведена однофазная сеть, необходимо умножить номинал на 220;
• если трехфазная – на 380 и √3 .

Мощность стабилизатора определяется по полученному значению с округлением в большую сторону и учётом необходимого запаса (для данного метода расчета рекомендованный запас не менее 30%).

Пример 2

К коттеджу подведена трехфазная сеть, присутствуют трехфазные потребители. В электрощите стоит вводной автомат с номиналом 25 А. Необходимо подобрать трехфазный стабилизатор для комплексной защиты:

25×380×√3=16454,5 ВА =16,5 кВА.

В данной ситуации выбираем модель мощностью 20 кВА.

Пример 3

К коттеджу подведена трехфазная сеть, присутствуют только однофазные потребители, стоит вводной автомат с номиналом 20 А. Принято решение о стабилизации по каждой фазе в отдельности, рассчитаем необходимую мощность однофазных устройств:

20×220=4400 ВА =4,4 кВА

Выбираем три однофазных стабилизатора мощностью 5 кВА.

Отдельным категориям оборудования характерны высокие пусковые токи, превышающие штатные в несколько раз. Это касается, в первую очередь, всей техники, содержащей электродвигатели (насосы, привода конвейеров, компрессоры). В таком случае стабилизатор подбирается по максимальному, пусковому значению!

Как правильно выбрать стабилизатор напряжения по мощности

Выбор мощности стабилизатора напряжения при покупке, одна из важнейших задач, выполнив правильно которую вы обеспечите себе и технике спокойную долгую жизнь.

Для начала, несколько общих рекомендаций перед выбором стабилизатора.

• посмотрите какой вводной автомат у Вас на фазе. Это косвенно определяет уровень нагрузки разрешенной для Вашего объекта (дома). Нет смысла брать существенно выше номинал по мощности. Например у Вас 25 А автомат. То есть ограничение по мощность 25А×220В=5500 ВА то есть можно взять 5000 ВА или 8500 ВА стабилизатор, нет смысла брать больше. Кроме того, появляется вероятность выключения вводного автомата при включении мощного стабилизатора (высокие пусковые токи стабилизатора, в котором всегда присутствует трансформатор, иногда “выбивают” автомат).
• Посчитайте суммарную нагрузку всех приборов. Разделите ее на две части – с двигателями и без. Это необходимо сделать для того, чтобы учесть правильно пусковые и реактивные токи

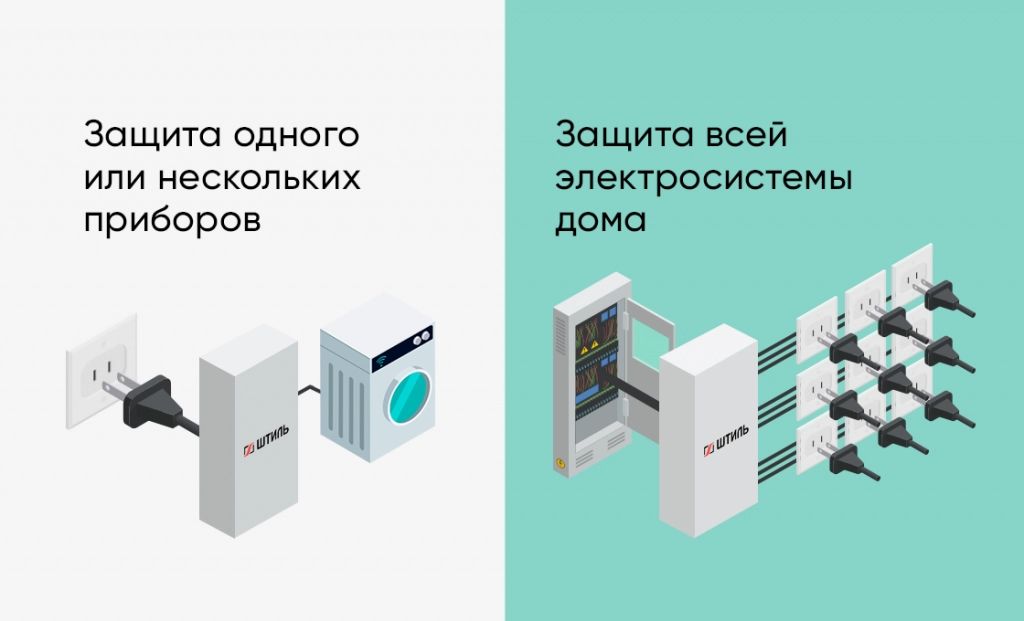

Совет 1. Определите, что именно будет подключаться к устройству

Перед покупкой стабилизатора необходимо решить, что будет подключаться к устройству, вариантов несколько:

• отдельный прибор;
• группа приборов;
• весь дом.

В загородном доме или на даче, где перепады напряжения часто имеют серьезный и затяжной характер, последний вариант наиболее предпочтителен, так как гарантирует стабильное напряжение во всех без исключения розетках. Для такого применения выбирают мощный однофазный или трехфазный стабилизатор (в зависимости от типа сети).

Его подключают на вводе от питающей линии после счетчика потребляемой электроэнергии. Размещение такого крупногабаритного устройства в условиях частного дома или дачи вполне допустимо – места там больше, чем в квартире, где такой стабилизатор может занять часть и без того ограниченного жилого пространства.

Однако цена изделия с мощностью, достаточной для централизованного подключения домашней электросети, может оказаться многим не по карману. Если приобрести такой стабилизатор возможности нет, то необходимо обеспечить защитой наиболее чувствительную технику. В среднестатистическом частном доме к таковой можно отнести: газовый котел (в первую очередь), циркуляционный насос, холодильник и стиральную машинку – в зависимости от конкретной ситуации данный список может как расти, так и уменьшаться. Многое решает качество сети – чем оно хуже, тем большему числу приборов потребуется стабилизатор.

Совет 2. Не промахнитесь с мощностью

Номинальная мощность стабилизатора должна быть не меньше, чем суммарная потребляемая мощность оборудования, к которому вы планируете его подключить! При нарушении данного условия устройство не сможет работать из-за перегрузки и его придется сдать обратно в магазин, потратив время на возврат – это в лучшем случае, а в худшем – оно выйдет из строя и назад его уже никто не примет.

Как правило, для обычной городской квартиры хватает стабилизатора с мощностью до 3500 Вт, поскольку нагрузка небольшая – телевизор, компьютер, стиральная машина и холодильник. Современный частный дом, как правило, предполагает отопительное и насосное оборудование, автоматические ворота, наружное освещение с лампами большой мощности. Кроме того, на приусадебном участке используется различный электроинструмент и гаражное оборудование. Мощность всех этих устройств значительно превышает мощность обычной «квартирной» бытовой техники, поэтому при выборе стабилизатора для такого применения следует рассматривать модели от 5-6 кВт и более.

Рекомендуем также заложить мощностной запас, то есть выбрать стабилизатор с номиналом, превышающим фактическую мощность нагрузки на 20-30%. Дополнительные проценты позволят дозагрузить изделие в процессе использования, а также нивелировать возможное снижение выходной мощности при падении входного напряжения.

Внимание! Закладывать слишком большой запас (свыше 30-40%) бессмысленно – сильная недозагрузка не приносит каких-либо положительных моментов в работу стабилизатора. Вы просто отдаёте деньги за лишнюю мощность, которую затем не используете.

Внимание! Будьте внимательны к единицам измерения. Дело в том, что номинал стабилизатора может быть указан в вольт-амперах (ВА), а потребляемая мощность бытовой техники обычно приводится в ваттах (Вт). ВА ≠ Вт.

Во избежание ошибки нужно внимательно читать маркировку и при необходимости перевести активную суммарную мощность своего оборудования в вольт-амперы.

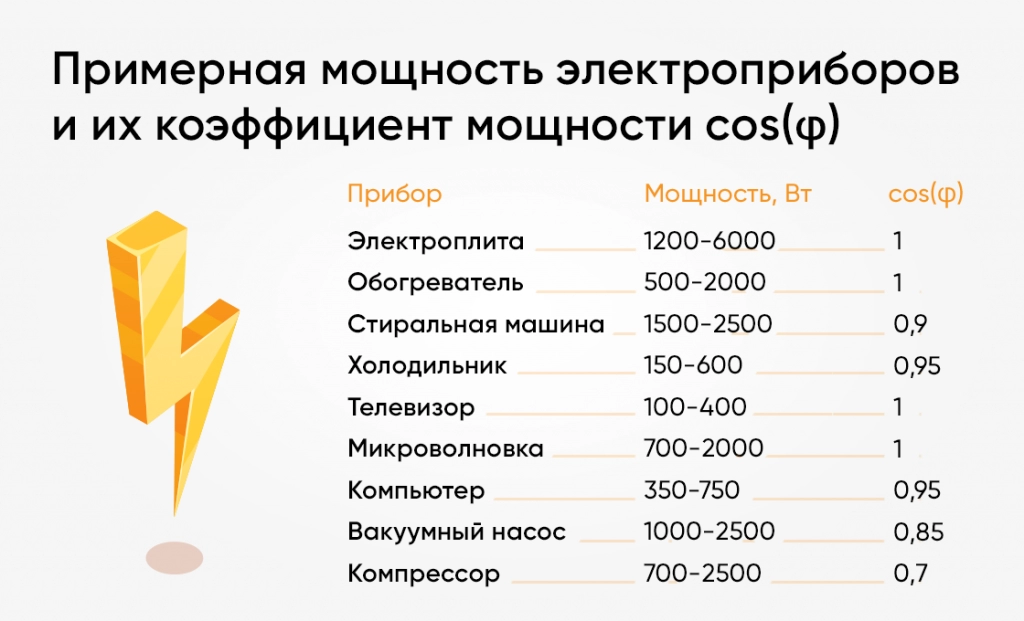

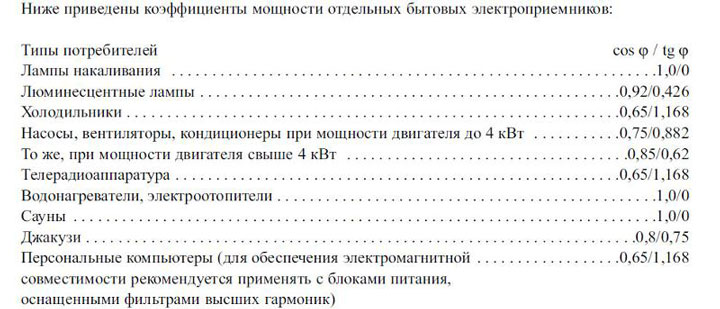

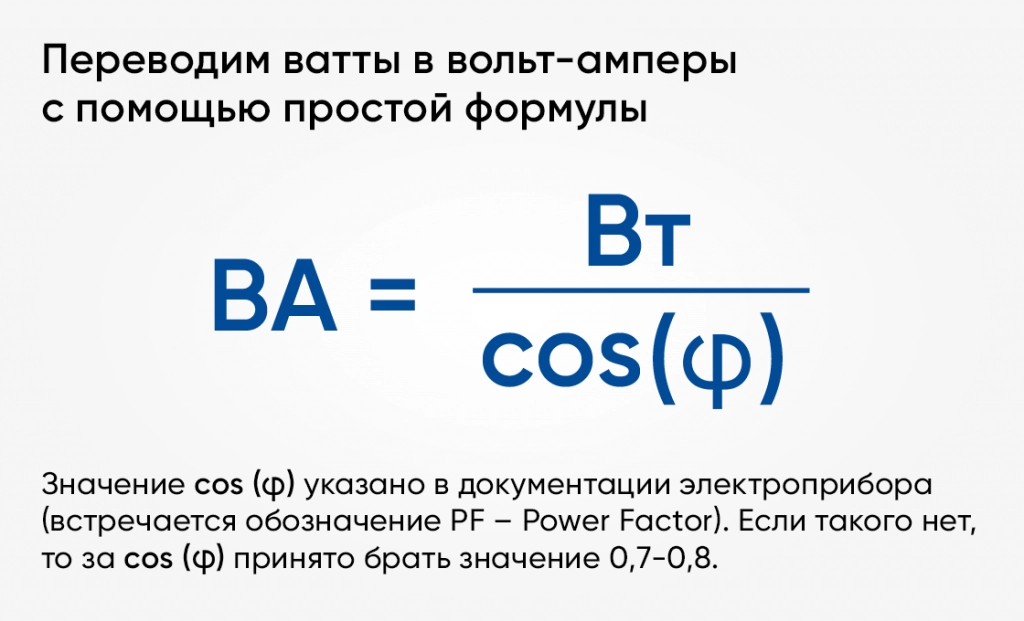

Для этого значение мощности каждого электроприбора в ваттах делится на специальный коэффициент – cos(φ).

Получается следующая формула ВА=Вт/cos(φ).

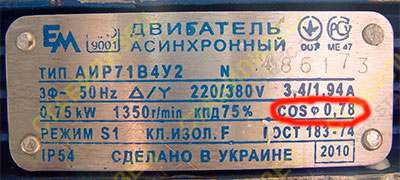

Сos(φ) обычно указывается производителем в сопроводительной документации к электроприбору (встречается обозначение PF – Power Factor). При отсутствии данных допустимо принять cos(φ) в пределах 0,7 – 0,8.

Внимание! Устройства, имеющие в своем составе электродвигатель, характеризуются высокими пусковыми токами. При расчете общей мощности для таких потребителей следует использовать не номинальное, а максимальное пусковое значение (обычно превышает штатное минимум в 3 раза).

Совет 3. Не забывайте, что кроме мощности существуют и другие характеристики

Перед покупкой следует изучить параметры интересующего вас стабилизатора и убедиться, что прибор сочетаем с электросетью и планируемой к подключению техникой.

Стабилизаторы локального и общего подключения

Первое с чем необходимо определиться, что вы будете подключать от стабилизатора — все электроприборы в доме или какой-то конкретный аппарат (телевизор, холодильник, компьютер).

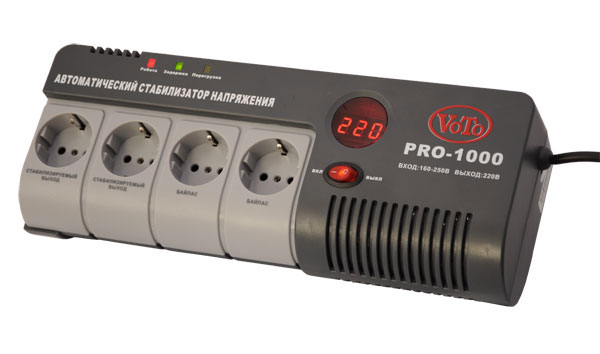

Во втором случае вам потребуется стабилизатор локального типа. Мощность его не превышает 1-2кВт, напряжение 220в. Подключается он через шнур с вилкой в обычную розетку и на своей панели имеет другие розеточные разъемы, для питания того самого защищаемого аппарата.

Для его установки и подключения не нужно вызывать электрика и обладать какими-либо техническими знаниями.

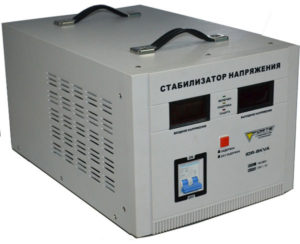

Другая группа стабилизаторов уже предназначена для электроснабжения всей квартиры или дома. Мощность их начинается от 5квт и выше.

Для обычной квартиры еще подойдут экземпляры мощностью в 5-9квт, а вот для дома уже нужно брать начиная от 9квт.

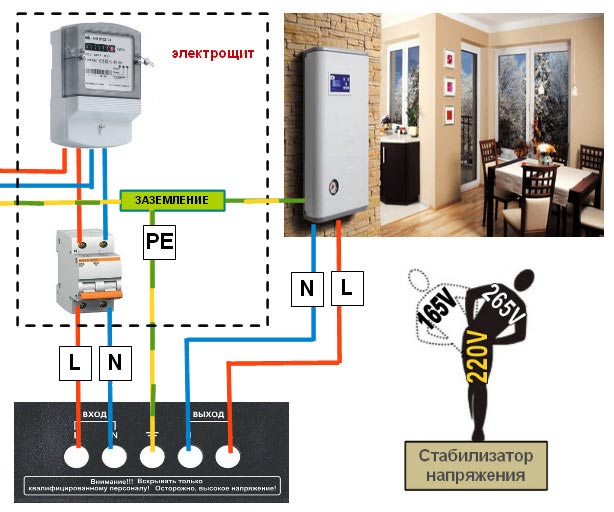

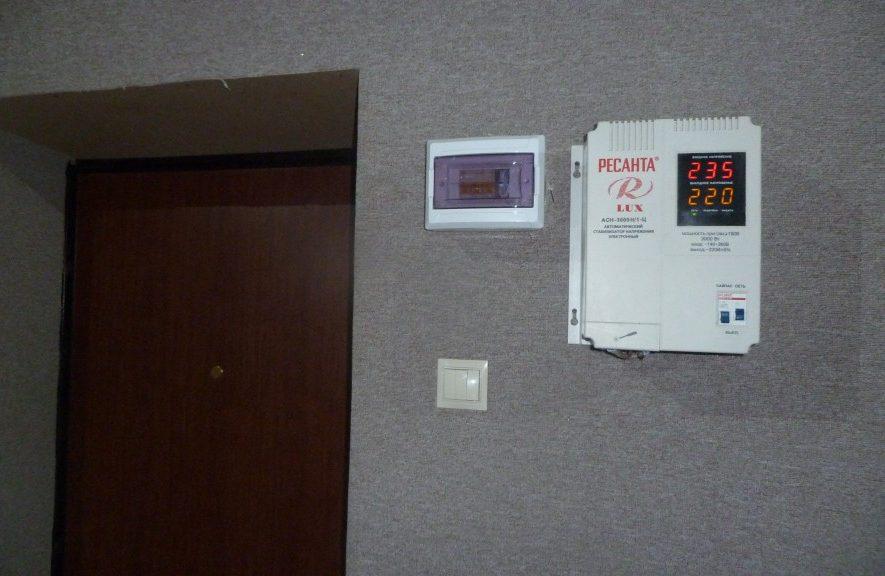

Эти стабилизаторы относятся к устройствам клеммного подключения. Устанавливаются они возле электрощитка сразу после счетчика. Подключение (вход и выход) выполняется медным кабелем через специальные клеммы. Если у вас нет необходимых навыков и знаний, то для их установки уже нужно привлекать профессиональных электриков.

При выборе всегда обращайте внимание в каких величинах производитель указывает мощность — в вольт-амперах (Ва) или в ваттах (Вт). При переводе Ва в Вт мощность разрешенная для подключения может оказаться меньше в зависимости от коэффициента cos f.

Это коэффициент мощности, который учитывается для таких приборов как двигатели, лампы ДРЛ, компрессоры и т.д. В большинстве своем его величина колеблется от 0,7 до 0,8.

Поэтому не всегда нагрузку в районе 5квт, можно смело подключать к стабилизатору с биркой в 5ква. Только из-за cos f она уже изменяется на 20-30%

Советы при покупке стабилизатора

Все о том, как повесить телевизор на стену: разновидности кронштейнов для телевизора и советы по их выбору. А также подробная инструкция по проведению монтажных работ и рекомендации по размещению техники на стене.

Инверторные стабилизаторы относятся к группе электронных, но в силу отличительного внутреннего состава рассматривается отдельно. Они получают выходное напряжение по двухступенчатой схеме. Переменный входной ток преобразуется в постоянный, после создается переменное напряжение. Оно накапливает энергию, заряжая промежуточные ёмкости. Автоматическое регулирование идет на этапе создания постоянного тока, здесь же есть функции ступени стабилизации.
