Предлагаем вашему вниманию исчерпывающую статью о том, как правильно выбрать и купить вытяжку для кухни с отводом в вентиляцию и без отвода, как правильно выбрать и рассчитать нужную мощность вытяжки. Поговорим, как смонтировать вытяжку с вентиляцией, какие нюансы следует учесть при монтаже. Приятного прочтения и выбора.

Содержание
  1. Как правильно выбрать и купить вытяжки для кухни с отводом в вентиляцию
  2. Особенности работы и устройство
  3. Материалы, разновидности и способы монтажа
  4. Особенности устройства вытяжек для кухни без отвода в вентиляцию: как работает конструкция
  5. Критерии выбора вытяжек: на что обратить внимание
  6. Нюансы стандартных размеров вытяжек и форма корпуса
  7. Особенности уровня шума
  8. Как выбрать подсветку и панель управления
  9. Классификация по материалам
  10. Конструкции из пластика
  11. Стальные и алюминиевые агрегаты
  12. Разновидности кухонных вытяжек с отводом в вентиляцию
  13. Островные
  14. Навесные
  15. Встраиваемые
  16. Каминные
  17. Наклонные
  18. Как повесить вытяжку над плитой
  19. Этапы монтажа
  20. Крепление к стене навесной или купольной модели
  21. В каких случаях врез в общедомовой вентиляционный канал невозможен
  22. Ограничения на установку, не зависящие от пропускной способности центральной общедомовой шахты
  23. Составные части вытяжки
  24. Виды устройств по принципу действия системы
  25. Подготовка основания
  26. Работы по установке
  27. Электрооборудование
  28. Как улучшить тягу
  29. Что делать, если сделать врез в стояк нельзя
  30. Монтаж стенового клапана
  31. Рециркуляционные системы
  32. Куда и как выводить воздуховод
  33. Как вывести на улицу
  34. Приготовьте материалы
  35. Определитесь с высотой
  36. Сделайте разметку
  37. Настенные модели
  38. Встраиваемые модели
  39. Подготовьте шкаф
  40. Смонтируйте вытяжку
  41. Настенные модели
  42. Встраиваемые модели
  43. Прикиньте конструкцию воздуховода
  44. Проложите воздуховод
  45. Алюминиевая гофра
  46. Пластиковые трубы
  47. Подключитесь к вентканалу
  48. Как быть, если канала два
  49. Как быть, если канал один

Как правильно выбрать и купить вытяжки для кухни с отводом в вентиляцию

На рынке предлагается огромный ассортимент разных вытяжек для кухни. Купить в интернет магазине можно устройства в разной ценовой категории. Есть недорогие изделия, которые обладают всеми необходимыми качествами и характеристиками.

К более дешевым относятся модели с корпусом из пластика. При этом предусмотрено не более трех режимов работы, а панель управления ползунковая или кнопочная. Для дополнительно освещения применяется несколько ламп.

Существуют разные модели оборудования из нержавеющей стали

Модели из средней ценовой категории имеют корпус из алюминия, нержавеющей стали или закаленного стекла. Управление может быть сенсорным и даже дополняться дисплеем.

К дорогостоящим приборам относятся вытяжки с высоким показателем производительности. В этом случае функционал может быть достаточно разнообразным – датчики дыма, влажности и температуры, дистанционное управление и качественное освещение.

Перед покупкой стоит ознакомиться и с предложениями некоторых производителей:

  • вытяжки от Эликор характеризуются обширным функционалом, включающим таймер, трансформаторы для защиты и таймеры. В качестве управляющего устройства используется сенсорная панель;
  • модели Elica имеют лаконичные формы и собираются из высококачественных элементов. Компания постоянно работает над улучшением производительности и внедряет новые технологии;
  • продукция Cata отличаются небольшим уровнем шума и высокой производительностью;
  • популярным брендом является Electrolux. Модели данной компании имеют корпус из нержавейки, лаконичный дизайн и неоновую подсветку. Управление выполняется дистанционно;
  • Krona производит многофункциональную бытовую технику. Особенностью продукции является малошумность, мощность и работа в нескольких режимах;
  • Best отличается долговечностью, функциональностью и качеством сборки. Модели комплектуются специальными жироулавливающими фильтрами, качественной звукоизоляцией и дистанционным управлением;
  • Bosсh производит технику высокого качества и удобства.​
Модель Изображение Описание Цена, руб.
Каминная вытяжка Cata Ceres 60 Negra Вытяжки для кухни с отводом в вентиляцию и без: критерии выбора и характеристики моделей
  • Наклонная конструкция с отводом и циркуляцией.
  • Максимальная производительность 600 куб. м.
13200
Elica Filo IX/A/60 Вытяжки для кухни с отводом в вентиляцию и без: критерии выбора и характеристики моделей
  • Модель встраивается в навесной шкаф.
  • Производительность достигает 800 куб. м.
32000
Elikor врезной блок 60 нержавейка Вытяжки для кухни с отводом в вентиляцию и без: критерии выбора и характеристики моделей
  • Встраиваемая конструкция.
  • Есть циркуляция и отвод.
3400
Kronasteel Kamila 1 M Вытяжки для кухни с отводом в вентиляцию и без: критерии выбора и характеристики моделей Выдвижная модель, которая встраивается в навесной шкаф. 4800
Maunfeld Tower C 50 Вытяжки для кухни с отводом в вентиляцию и без: критерии выбора и характеристики моделей
  • Каминная конструкция монтируется к стене.
  • Максимальный показатель производительности 520 куб. м.
7900
Bosch DHL 545 S Вытяжки для кухни с отводом в вентиляцию и без: критерии выбора и характеристики моделей
  • Вытяжка монтируется в навесной шкаф.
  • При этом ширина установки составляет 53 см.
10400
Hansa OSC 511 WH Вытяжки для кухни с отводом в вентиляцию и без: критерии выбора и характеристики моделей Модель подвесного типа. 2200

Особенности работы и устройство

Все вытяжки различаются по способам крепежа. Кухонная вытяжка с выводом в вентиляцию практически всегда устанавливается над плитой.

Рассмотрим преимущества таких моделей:

  • качественная очистка воздуха, так как отработанные потоки отводятся наружу;
  • высокий показатель производительности;
  • фильтры легкодоступны для обслуживания;
  • эффективность оборудования, так как уходят все лишние примеси.

Из недостатков стоит отметить профессиональный монтаж системы, необходимость обеспечения приточного воздуха и шум в процессе работы.

Вытяжка с отводом в вентиляцию имеет более сложные конструкционные особенности

Модели вытяжек на кухне с отводом в вентиляцию бывают таких видов:

  • навесные крепятся к стене и часто располагаются под шкафом или над печкой. Встроенная решетка останавливает жир на поверхности. Такой вариант обладает небольшим уровнем шума;

Необычная навесная установка

  • встраиваемые подходят для помещений любого размера. Они превосходно вписываются в разные варианты интерьеров. Глубина конструкции варьируется до 60 см;

Встраиваемое оборудование идеально вписывается в кухонный гарнитур

  • островные модели также называются подвесными. Такой вариант подходит, если плита размещается в центре кухни. Островная модель смотрится оригинально, но рекомендуется для просторных помещений;

Островная модель в современном стиле подходит для любых интерьеров

  • каминные изделия выглядят роскошно, но и стоят очень дорого;

Каминная конструкция отличается габаритными размерами

  • наклонные модели гармонично вписываются в интерьер малогабаритных помещений, так как обладают миниатюрными размерами. Пары грязного воздуха втягиваются в специальный купол или зонт;

Модели наклонного типа подходят для разных интерьеров

  • угловые вытяжки являются оптимальным вариантом для угловой зоны. Такую вытяжку для кухни с отводом нужно крепить к стене. Она может иметь купольную форму.

Угловые конструкции занимают не так много места

Материалы, разновидности и способы монтажа

Вытяжка для кухни с воздуховодом обладает определенными преимуществами. Такой конструкционный элемент как воздуховод классифицируется в зависимости от материала, формы и конфигурации. При выборе модели для кухни важно учитывать сочетание параметров данного устройства.

По форме сечения воздуховоды бывают:

  • прямоугольные компактно располагаются за шкафами. Используется для комнат с любой высотой потолка. Имеют меньшую производительность, чем воздуховоды другой формы;
  • круглые не стоит выбирать для помещения с низкими потолками;
  • овальные могут стать универсальным решением для любой кухни.

На схеме показано, как подсоединяется воздуховод

Имеет значение и материал отвода для вытяжки на кухне. К самым популярным стоит отнести пластик. Такие воздуховоды могут иметь прямоугольное или круглое сечение.

Стоит выделить некоторые достоинства у пластиковых воздуховодов для вытяжки на кухне:

  • гладкие стенки защищают изделие от отложений пыли и грязи внутри;
  • трубы из пластика не ржавеют;
  • небольшой вес конструкции;
  • простота сборки;
  • отсутствует шум и вибрация при работе.

Но есть и минусы. Например, для установки необходимо приобрести соединительные фитинги и переходники. При слишком высокой температуре могут выделяться токсичные вещества.

Детали воздуховода из пластика

Из алюминия делают качественные гофрированные трубы. К достоинствам материала стоит отнести:

  • несложную установку;
  • устойчивость к высоким температурам;
  • доступную цену.

К минусам можно отнести непрочность материала, накопление конденсата и не очень эстетичный вид.

Простая конструкция из алюминия

Воздуховоды также выполняются из нержавеющей или оцинкованной стали. Вот некоторые плюсы материала:

  • стойкость к повышенной температуре;
  • бюджетный вариант;
  • гладкая поверхность, что позволяет не снижать скорость потока по трубам.

Из недостатков стоит отметить значительный вес, а также необходимость применения дополнительных составов и смесей.

Прочностью отличаются воздуховоды из нержавейки

Важно! Чтобы выбрать оптимальный размер воздуховода необходимо учитывать, что размер его сечения должен совпадать с выпускным отверстием вытяжки. Если выходное отверстие и форма воздуховода отличаются, то можно приобрести переходник.

Особенности устройства вытяжек для кухни без отвода в вентиляцию: как работает конструкция

В некоторых случаях рациональным решением станет приобрести вытяжку без отвода в вентиляцию. Из-за того, что устройство оборудуется разными фильтрами, его также называют фильтрационным. Очистка проводится в два уровня. Акриловые фильтры используются для одноразового использования. Его требуется менять один раз в 4-6 месяцев. Также используются и металлические фильтры. Их легко чистить, и они выгодны с точки зрения эксплуатации.

Обязательным атрибутом угольной вытяжки для кухни без отвода являются угольные фильтры. В составе таких систем предусмотрены абсорбирующие элементы, поэтому такие устройства превосходно очищают воздух.

Подвесная конструкция без отвода

К достоинствам вытяжек без отвода стоит отнести такие факторы:

  • многоступенчатая очистка воздушных потоков;
  • вытяжка не производит сильную вибрацию и шум;
  • бюджетный вариант монтажа конструкции;
  • подходит для малогабаритного помещения;
  • прибор позволяет экономить электроэнергию;
  • очищение дополняется опцией ионизации.

При этом независимо от видов вытяжек для кухни без воздуховода требуется периодическая замена фильтров. Не во всех случаях система фильтрации справляется с очисткой воздуха.

Критерии выбора вытяжек: на что обратить внимание

Неплохо подскажут, как выбрать вытяжки для кухни, отзывы разных потребителей, которые стоит изучить перед приобретением подобного оборудования.

Кроме производительности не забывайте учитывать и такие параметры:

  • размеры. Ширина конструкции должна совпадать сгабаритами плиты. Это защитит от попадания продуктов горения на внутреннюю отделку или мебель;
  • управление у каждой вытяжки расположено на корпусе. Панель управления может быть кнопочной, сенсорной или слайдерной;
  • фильтры позволяют задерживать даже крохотные частицы в отработанном воздухе. При этом стоит выделить фильтры грубой и тонкой очистки;
  • функционал вытяжки может быть достаточно обширным. Остаточный ход позволяет экономить энергию, которую потребляет вытяжка. Также в некоторых моделях предусмотрен электронный таймер;
  • уровень шума определяется в децибелах.

Важно, чтобы модель подходила под оформление кухни

Важным критерием выбора является и материал корпуса. Он может быть выполнен из пластика, из нержавеющей или эмалированной стали, алюминия или из закаленного стекла.

Нюансы стандартных размеров вытяжек и форма корпуса

Размеры вытяжки стоит подбирать больше, чем габариты плиты. Если прибор окажется слишком маленьким, он не сможет справляться со всем объемом загрязненного воздуха.

Вариант вытяжки с отводной системой с определенными размерами

Пользуются популярностью модели вытяжек для кухни с отводом в вентиляцию 60 см. Изделие с размерами 120×60 пропускает через себя достаточный объем воздуха, но не больше, чем 350 куб. м/ч. К крупноразмерным относятся модели с параметрами 206×60 мм. Их используются для оборудования высокой производительности.

Вам будет интересно:  ТОП лучших масел для лица - рейтинг 2023 года: как выбрать масло для массажа лица, как делать массаж лица, характеристики, состав

Размеры плоской конструкции

Вытяжки для кухни шириной 50 см отличаются не очень высокой производительностью. Также стоит учитывать, что производительность оборудования может снизить наличие поворотов на 90 градусов и уменьшение площади сечения вентиляционной магистрали.

При подборе размеров воздуховода для вытяжки на кухне необходимо предварительно оценить габариты вентиляционных ходов.

К сведению! Если форма воздуховода не подходит к конфигурации выходного отверстия, то понадобится приобрести и дополнительные переходники.

Особенности уровня шума

В децибелах измеряется уровень шума вытяжки. Так как все члены семьи проводят в этом помещении значительное количество времени, то данный показатель должен варьироваться в пределах 45-50 дБ. Такой шум идентичен негромкому разговору. На максимальной мощности уровень не должен превышать 70 дБ.

Как выбрать подсветку и панель управления

Часто вытяжки оснащаются специальными источниками освещения. Подойдет вариант с галогеновыми лампами. При этом освещение может быть рассеянным или фокусированным.

Панель управления бывает кнопочной или сенсорной. Последний вариант оборудуется датчиками, которые фиксируют влажность и температуру. При изменении показателей устройство способно переключаться на определенный режим работы. За таким типом панели легко ухаживать. Панель с механическим типом управления имеет регуляторы и кнопки на лицевой стороне корпуса.

Определенным удобством отличается электронный вариант управления. При этом можно программировать устройство, чтобы оно работало в автономном режиме.

Подсветка может иметь вид светодиодной ленты или отдельных лампочек

Классификация по материалам

Воздухопроводы для оборудования вытяжной системы делают из различных материалов. Чтобы определить, какой из них лучше выбрать для конкретного случая, нужно изучить характеристики всех представленных на рынке агрегатов.

Конструкции из пластика

На сегодняшний день наиболее востребованными считаются пластиковые воздуховоды для кухонной вытяжки. Они бывают круглыми и прямоугольными. Последние выглядят довольно эстетично и аккуратно. В свою очередь монтаж круглых изделий осуществляется проще и быстрее (в подобных ситуациях не требуется использовать переходники, чтобы соединить воздухопровод с вытяжкой).

Основные достоинства изделий из пластика:

  • устойчивость к ржавчине;
  • простота сборки;
  • низкая стоимость;
  • гладкая внутренняя поверхность минимизирует риск накопления жировых и прочих загрязнений;
  • малый вес, благодаря которому гораздо проще осуществить монтаж;
  • отсутствие шумов во время работы вытяжки.

Из минусов пластиковых воздуховодов для вытяжки на кухне можно выделить то, что зачастую для монтажа требуется использование переходников и других элементов для коммутации. Кроме того, не рекомендуется подвергать изделия воздействию очень высоких температур, ведь при таких обстоятельствах из пластика начнут выделяться вредные вещества.

Стальные и алюминиевые агрегаты

На втором месте в рейтинге популярности находятся изделия из алюминия. Из этого материала также производят конструкции для оборудования вентиляционной системы.

Достоинства
  • алюминий является простым и универсальным материалом;
  • изделия стоят дешево;
  • быстрый и простой монтаж;
  • конструкции устойчивы к воздействию высоких температур.
Недостатки
  • Материал имеет высокую теплопроводность. В комнате, где установлен воздуховод из алюминия, часто наблюдается скопление конденсата.
  • Непрезентабельный внешний вид. Зачастую подобные агрегаты скрывают в кухонных шкафчиках или маскируют с помощью специальных коробов.
  • Алюминий не отличается высокой прочностью, из-за механического воздействия может подвергаться деформациям.

Нередко можно встретить стальные воздухопроводы. В большинстве случаев для изготовления подобных конструкций применяется оцинковка или нержавейка. Если говорить о применении в домашних условиях, здесь хорошо показали себя оцинкованные изделия. Однако важно отметить, что подобные агрегаты уже не пользуются популярностью, как раньше. С каждым годом воздуховоды из стали становятся менее востребованными.

Достоинства
  • Относительная дешевизна.
  • Ровная основа, которая не препятствует прохождению потоков воздуха. Кроме того, в гладких изделиях не скапливаются пылевые отложения и нагар.
  • Изделия из стали не подвергаются деформациям под высокотемпературным воздействием. Помимо этого, в окружающую среду не выделяются вредные вещества.
Недостатки
  • для крепления на стенах требуются максимально устойчивые и надежные элементы фиксации;
  • для сборки нестандартного воздуховода потребуется дополнительно резать металлические трубы;
  • большой вес (особенно по сравнению с пластмассовыми конструкциями), поэтому самостоятельно провести монтаж не получится;
  • для герметизации каналов потребуется использование специальных средств;
  • в процессе эксплуатации ощущается сильный шум.

Разновидности кухонных вытяжек с отводом в вентиляцию

Приспособления устанавливаются непосредственно над плитой. Они различаются по способу крепления и месту установки.

Островные

Другое название изделий — подвесные. Такие экземпляры используются, если плита стоит не у стены, а в центре комнаты. Тогда оборудование подвешивается под потолок над ней. Подобные модели смотрятся очень стильно и оригинально, но подходят они только для крупногабаритных кухонь.

Одни из самых популярных устройств. Крепятся на стену, во многих случаях под кухонной полкой. Позволяют экономить пространство, что удобно для маленьких комнат. Монтаж таких установок не вызывает особых трудностей. Смотрятся привлекательно, стоят недорого и отлично справляются со своими обязанностями. Обладают низким уровнем шума.

Навесной вариант — один из самых популярных.

Интересно! Навесное оборудование бывает плоским и купольным. Последнее время производители начали изготавливать наклонные модели, которые складываются и раскладываются при необходимости.

Встраиваемые

Такой вариант самый удобный и внешне привлекательный — экземпляры выигрышно смотрятся в любом интерьере, даже в самой малогабаритной кухне. Особое значение при выборе следует уделить размерам, вытяжка должна вписываться в габариты кухонного гарнитура и соответствовать размерам плиты. Обычно глубина вытяжной техники составляет 60 см, многие изделия производят с раздвижным козырьком, что позволяет еще больше экономить пространство.

Каминные

Стоят дорого, но выглядят невероятно красиво и роскошно. Устанавливаются на дизайнерских элитных кухнях, где каждая деталь продумана до мелочей. Для эффективной работы устройства необходима качественная современная система вентиляции, а сложный монтаж требует обязательного участия специалистов. Техника способна справиться с большими объемами загрязнений.

Наклонные

Современный вариант для компактных помещений. Занимает мало места и выглядит очень стильно. Отлично впишется в дизайнерский интерьер. Прекрасно справляется со своими обязанностями и непривередлива в уходе.

Как повесить вытяжку над плитой

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой.

Высота установки зависит от типа варочной поверхности:

  • Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
  • Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

  • Сначала надо установить вытяжку в нужное место. Это предполагает физическое ее крепление к стене или потолку.
  • Второй этап — подключение к электропитанию. Если есть неподалеку розетка, сложностей быть не должно. В противном случае придется тянуть провод от ближайшего источника, в качестве временной меры можно использовать переноску (удлиннитель).
  • Последний этап актуален только для моделей с выводом отработанного воздуха в систему вентиляции. На этом этапе происходит подключение воздуховода и его вывод в вентканал.

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа.

Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.

Вам будет интересно:  Топ-10 лучших моделей электронных книг

В каких случаях врез в общедомовой вентиляционный канал невозможен

Согласно действующим постановлениям запрещается проводить работы, после которых ухудшаются условия проживания.

В зданиях типовых серий сечение стояка не позволяет использовать мощное оборудование для отвода газов от плиты. К тому же, во многих домах трубы находятся в неудовлетворительном состоянии.

В результате незаконных перепланировок сечение уменьшается ниже нормативного, и его пропускная способность падает. Кроме того, некоторые жильцы уже установили вентиляторы. Если вмонтировать еще один, тяга начнет работать в обратном направлении.

После несанкционированных действий отработанный газ распространяется на ближайшие этажи. Заметить это несложно. В жилище появляются посторонние запахи. Воздух становится сырым. На стенах образуются черные пятна плесени. В помещении находиться некомфортно, и, чтобы избавиться от духоты, приходится постоянно держать окна открытыми.

Вытяжки для кухни с отводом в вентиляцию и без отвода: схемы, правила монтажа, как выбрать вытяжку

Если приложить лист бумаги к решетке венткороба, он отклонится в том направлении, куда движется поток. В идеале он должен прилипнуть к решетке. При неисправной работе он останется неподвижным либо согнется в сторону помещения.

Когда соседи обнаружат неполадку, они скорее всего обратятся в управляющую компанию. Специалисты проведут обследование, и при анализе будет обнаружено расхождение с требованиями нормативов. ГОСТы и СНиПы предъявляют высокие требования к качеству воздуха и его циркуляции. В случае нарушения подключение вытяжки на кухне к вентиляции придется демонтировать.

Ограничения на установку, не зависящие от пропускной способности центральной общедомовой шахты

  • Принудительную подачу нельзя использовать в кухнях с газовыми плитами.
  • Запрещено полностью перекрывать вход в стояк — он должен обслуживать не только кухонное оборудование, но и всю квартиру.
  • Нельзя выводить систему в стояк на нижних этажах.
  • Входное отверстие в верхней части короба должно оставаться на своем месте. Любые изменения их положения требуют согласования в Жилищной инспекции и других государственных инстанциях. Спустить отверстие вниз не разрешат, поскольку насыщенные потоки всегда сконцентрированы сверху. В помещении с газовой плитой такое переустройство может привести к опасному скоплению природного газа под потолком.

Вытяжки для кухни с отводом в вентиляцию и без отвода: схемы, правила монтажа, как выбрать вытяжку

В остальных случаях проведение переустройства возможно только в современных домах с расширенными каналами. Перед покупкой оборудования необходимо проконсультироваться со специалистами из инжиниринговой фирмы и провести обследование.

В частных зданиях, являющихся объектами ИЖС, действуют те же нормативы, что и в многоквартирных.

Составные части вытяжки

  • Купол над плитой, всасывающий отработанный воздух. Он крепится к одной либо двум стенам. Островные модели вешают на потолок.
  • Воздуховод — патрубок из пластика или гофрированного алюминия. Его строение тщательно продумывают перед тем, как подсоединить вытяжку к вентиляции на кухне.

Виды устройств по принципу действия системы

  • Рециркуляционные — воздух проходит очистку в фильтре, расположенном внутри корпуса, и подается обратно в помещение.
  • Проточные — их подсоединяют к стояку или стеновому клапану. В корпус над лопастями встроен фильтр. Он нужен для того, чтобы труба не забивалась отложениями жира.
  • Комбинированные — в них совмещены оба принципа действия.

Мы будем рассматривать первый вариант.

Вытяжки для кухни с отводом в вентиляцию и без отвода: схемы, правила монтажа, как выбрать вытяжку

Подготовка основания

Работы, как правило, начинают после установки мебели и чистовой отделки. Основание должно быть надежным. Если крепление ведется на отделку, ее важно не повредить. Чтобы кафель не треснул, заднюю сторону корпуса покрывают демпферной лентой.

Поверхность очищают и обрабатывают антисептиками, предотвращающими появление бактерий. Плесень может образовываться в зазоре между стеной и корпусом. В этих участках всегда скапливается влага и осадок, который приносит с собой пар.

Стены не всегда обладают достаточной несущей способностью. Если они осыпаются, в них проделывают широкие отверстия и вбивают пробки. Иногда эти меры не помогают. Тогда основание смачивают водой и заполняют цементной смесью. Пока она не застыла, в нее погружают дюбели. После этого можно проводить монтаж, не опасаясь, что система упадет на плиту.

Работы по установке

Их начинают с крепления купола на саморезы с дюбелями. Затем к нему подсоединяют канал, ведущий к шахте. Его конец промазывают клеем или герметиком и надевают на верхнюю часть корпуса. Стык фиксируют хомутом, затягивающимся при помощи винта. Таким же образом соединяют пластиковые прямые и угловые трубы.


Канал монтируют к потолку на металлические подвесы или скобы, прижимающие его к стене. В шахте под потолком с помощью алмазной коронки высверливается отверстие подходящего диаметра.

К нему шурупами привинчивается фланец. В него при необходимости крепится переходник. В переходник заводится рукав, покрытый клеем или герметиком. Сверху затягивается хомут. Существуют специальные Т- образные элементы с обратным клапаном.

Под ним сделана решетка. Она должна обязательно находиться внизу. Если переместить ее наверх, поток от вытяжки, поднимающийся наверх и испытывающий давление, будет поступать через нее обратно.

Нижняя перекладина буквы «Т» располагается параллельно стене. Одна сторона верхней перекладины заводится в шахту, другая, обращенная в кухню, снабжается поворотной заслонкой. Когда приточное устройство включено, заслонка закрывается. При выключенной подаче ее открывают, увеличивая ширину входа в стояк.

При проектировании следует избегать поворотов. Чем их меньше, тем меньше препятствий течению, и тем проще производить очистку внутренней поверхности. Чтобы сгладить крутые повороты, вместо Г- образного переходника ставят два элемента с изгибом под 45 градусов.

Канал оставляют на виду либо скрывают его под съемным коробом из гипсокартона или пластика. Чтобы избавиться от лишнего шума, короб изнутри заполняют минеральной ватой или поролоном. В случае, когда подводку не видно за мебелью, проводить мероприятия по маскировке не потребуются.

Электрооборудование

Для подключения электрики применяются кухонные розетки с устройством защитного отключения и трехжильный кабель ВВГнг-Ls 3×2,5 мм2. Розетки ставят в верхней части стены. Использовать удлинители во влажной среде запрещено. Провода прячут за фасадной панелью.

Прокладывать штрабы обычно не приходится. Если возникает такая необходимость, следует помнить, что штробить стеновые панели и плиты перекрытия запрещено. Желоба допускается прокладывать в отделочном слое. Если погрузиться в железобетон более, чем на 1 см, можно повредить или оголить арматуру. При контакте с внешней средой она начнет быстро ржаветь и разрушаться.

Как улучшить тягу

Одно из условий, обеспечивающих нормальную тягу, — постоянное поступление свежего воздуха взамен отводящегося. В зимний период проблему сложно решить частым проветриванием через форточки и фрамуги, тогда квартире будет слишком холодно. Одно из решений — стеновой или оконный приточный клапан.

Стеновые выпускаются с регулируемой заслонкой и теплоизоляционной внутренней оболочкой. Оконный врезается в верхнюю часть рамы стеклопакета. Есть специальные створки с внутренними каналами. Воздух с улицы поступает в щель на верхней стороне рамы. Холодный поток опускается по профилю, постепенное нагреваясь от его корпуса, и выходит снизу.

Существуют устройства, которые подключаются к приборам, измеряющим температуру и влажность в помещении. Их можно запрограммировать на поддержание определенного климатического режима. В комплекте идет таймер.

Вытяжки для кухни с отводом в вентиляцию и без отвода: схемы, правила монтажа, как выбрать вытяжку

Что делать, если сделать врез в стояк нельзя

В этом случае остается два варианта — отвод газов на улицу через отверстие в стене и использование рециркуляционных систем.

Монтаж стенового клапана

Применять этот метод можно не всегда. Перед закупкой оборудования необходимо проконсультироваться с представителями инжиниринговой компании. Существует несколько ограничений, которые нельзя не учитывать перед тем как вывести вытяжку в вентиляцию на кухне.

Согласно СП 54 13330.2011 допускается использование стеновых устройств для принудительного отвода отработанного воздуха. Здесь же говорится, что расстояние от него до окон соседской квартиры должно быть не меньше 8 м. В большинстве домов кухонные окна находятся рядом с соседними, что делает применение стеновых систем невозможным. Летом при проветривании запахи будут проникать внутрь в соседнюю форточку. На окнах появится слой жировых отложений.

Чтобы решить проблему, можно установить мощные фильтры, очищающие отработанный поток. Однако в этом случае проще не пробивать в стене отверстие, а направить воздух обратно в свою квартиру.

Решетка снаружи хорошо заметна. В домах, являющихся памятниками архитектуры, его монтаж запретят, иначе фасад потеряет свой облик.

Если позволяют условия, клапан подключают с помощью пластиковых труб и алюминиевых гофр. Не следует пробивать канал перфоратором — после него остаются осыпающиеся края, требующие заделки цементным раствором.

Кроме того, при ударах перфоратора в несущих конструкциях могут появиться трещины. Лучше использовать алмазную коронку — она оставляет идеально ровные края. Диаметр можно подобрать в соответствии с размерами корпуса.

Рециркуляционные системы

Они работают так же эффективно, как и отводящие газ из помещения. При их установке не нужно решать вопрос, как соединить вытяжку с вентиляцией на кухне. Прокладка воздуховодов не требуется, что значительно упрощает монтаж.

Запретов на использование нет. Согласовывать проект не придется. Установка корпуса и его размеры не отличаются от предыдущих вариантов. Отсутствие выходного патрубка сверху помогает сэкономить пространство за мебельным фасадом.

Вытяжки для кухни с отводом в вентиляцию и без отвода: схемы, правила монтажа, как выбрать вытяжку

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Вам будет интересно:  ТОП-10 лучших электрокотлов для отопления: рейтинг, какой выбрать и купить, отзывы, характеристики

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной.

Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Приготовьте материалы

  • Вытяжка;
  • воздуховоды;
  • фланец для вентканала;
  • герметик;
  • кромочный профиль для ДСП;
  • хомуты;
  • шуруповёрт;
  • лобзик;
  • ножовка по металлу;
  • дрель;
  • перфоратор;
  • уровень;
  • рулетка;
  • карандаш;
  • шило;
  • циркуль.

Определитесь с высотой

Как установить вытяжку на кухне: определитесь с высотой

Уровень, на котором будет располагаться нижний край вытяжки, зависит не только от вашего роста и высоты подвесных шкафов кухни. Эти параметры тоже важны, но прежде всего следует руководствоваться рекомендациями производителей устройства и плиты.

В зависимости от типа последней минимальное расстояние от вытяжки до варочной поверхности отличается. Как правило, для индукционных и электрических плит оно составляет от 45 до 75 см, для газовых — от 55 до 85 см. Роль играет ещё и вид самой вытяжки: у моделей с прямым расположением высота больше, у наклонных — меньше.

Всё это обусловлено тем, что в процессе работы на сетчатых фильтрах накапливается жир, который при чрезмерном нагреве может воспламениться и стать причиной пожара.

Сделайте разметку

Для аккуратной и точной установки очень важно правильно выполнить разметку. Для настенных вытяжек достаточно точек под сверление крепёжных отверстий. Встраиваемые модели помимо этого нуждаются в выпиливании гнёзд под воздуховод в днище шкафа.

В обоих случаях разметка осуществляется по монтажному шаблону, который обычно идёт в комплекте с вытяжкой. Процесс разметки детально описывается в инструкции. Последовательность операций примерно такая.

Настенные модели

Установка вытяжки на кухне: сделайте разметку

Найдите центр плиты и отметьте от этой точки вертикальную осевую линию. Для удобства наклейте на стену малярную ленту и рисуйте карандашом на ней. Затем на нужной высоте прочертите горизонтальную линию, на которой будет располагаться низ вытяжки.

Приклейте трафарет малярной лентой и карандашом или шилом пометьте точки для сверления отверстий. Если шаблона в комплекте нет, воспользуйтесь крепёжным кронштейном и сделайте по нему метки в нужных местах. Другой вариант — измерить рулеткой расстояния до отверстий на корпусе и перенести их на стену, отмеряя от осевой линии.

Встраиваемые модели

Установка вытяжки на кухне: сделайте разметку

Снимите со стены шкафчик, на который будет устанавливаться вытяжка. Демонтируйте днище и малярной лентой приклейте к нему трафарет. Отметьте шилом точки крепления, а также центр гнезда под воздуховод. Измерьте циркулем радиус трубы по шаблону и начертите окружность, по которой затем вырежете ДСП.

Если трафарета для монтажа нет, то задвиньте вытяжку в шкаф, установив её таким образом, чтобы она была вровень с фасадами с учётом толщины дверцы. Наденьте на выход воздуховода раструб и нанесите по контуру герметик. Затем аккуратно приложите сверху днище, чтобы на ДСП остался отпечаток, и обведите след карандашом.

Если воздуховод пройдёт над шкафами, то подобным образом необходимо разметить вырез для трубы в верхней крышке.

Подготовьте шкаф

Установка вытяжки на кухне: подготовьте шкаф

Если устанавливаете настенную вытяжку, переходите к следующему пункту.

Дрелью просверлите отверстие для захода лобзика, а затем вырежьте по размеченной ранее окружности гнездо для воздуховода. Чтобы защитить срезанные края ДСП от разбухания, наклейте поверх них кромку или пластиковый профиль. В крайнем случае обработайте торцы спила силиконовым герметиком. Также сделайте небольшой вырез для кабеля у задней стенки.

Поместите вытяжку в шкаф и закрепите вырезанную полку на нужной высоте шурупами или конфирматами, предварительно просверлив в стенке отверстия меньшего диаметра.

Смонтируйте вытяжку

В зависимости от выбранной производителем конструкции монтаж может отличаться, поэтому ориентируйтесь на инструкцию. В целом же алгоритм следующий.

Настенные модели

Как установить вытяжку: смонтируйте настенную модель

По размеченным ранее точкам просверлите отверстия перфоратором и установите в них дюбели. Шурупами закрепите крепёжную пластину. Если её нет, просто вверните крепёж в стену, не докручивая на 1–2 мм.

Навесьте вытяжку на кронштейн или шурупы в стене. Разместите электрический кабель таким образом, чтобы не передавить его. При необходимости выровняйте корпус и окончательно зафиксируйте.

Встраиваемые модели

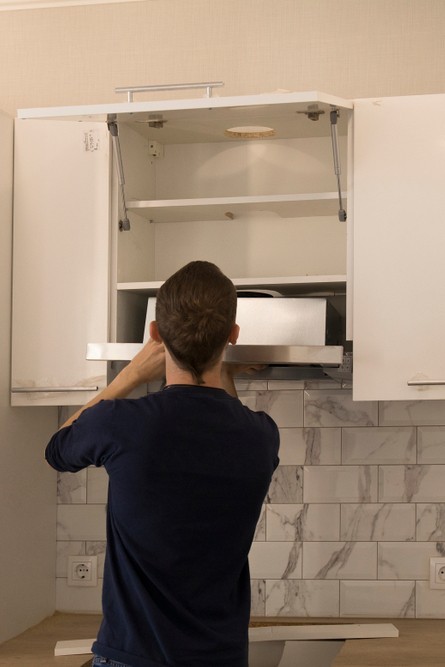

Смонтируйте встраиваемую вытяжку

Если шкаф, куда монтируется вытяжка, массивный, сразу установите его на стену и выровняйте относительно остальных. Затем прижмите корпус устройства к полке, уложите в подготовленный вырез кабель и прикрепите вытяжку к шкафу с помощью шурупов.

Если шкафчик небольшой, можно привинтить к нему вытяжку и уже потом навесить на стену всю конструкцию в сборе.

Прикиньте конструкцию воздуховода

Как установить вытяжку: прикиньте конструкцию воздуховода

Для подключения вытяжки к вентканалу используют гибкую алюминиевую гофру либо жёсткие пластиковые трубы круглого или прямоугольного сечения.

Первый вариант дешевле и проще в монтаже, поскольку позволяет проложить воздуховод под любым углом без использования дополнительных фитингов. Недостатки гофры — неэстетичный внешний вид, а также высокий шум и склонность к обрастанию жиром из‑за ребристой внутренней поверхности.

ПВХ‑трубы выглядят гораздо привлекательнее, менее шумные за счёт гладких стенок, а при выборе прямоугольного профиля легко прячутся под потолком. Платой за это является более высокая цена, к которой добавляется стоимость фитингов для соединения и поворотов.

Независимо от материала для наиболее эффективной и бесшумной работы сечение воздуховода должно быть таким же, как у выходного раструба вытяжки, или минимально отличаться от него. Как правило, это 125–150 мм. Помните, что уменьшение диаметра не только снижает производительность, но и резко увеличивает шум.

Проложите воздуховод

Неважно, какой материал трубопровода выбран, он должен иметь наименьшую длину и количество изгибов. При этом все соединения должны быть герметичны, а стыки — надёжно закреплены.

Для снижения шума можно оклеить поверхность воздуховода вспененным полиэтиленом или другим звукоизолирующим материалом. Хотя бы в самом громком месте — переходе с большего диаметра на меньший.

Алюминиевая гофра

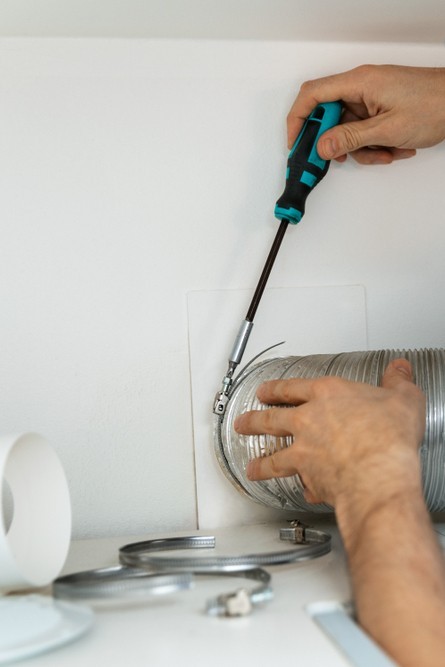

Установка вытяжки на кухне: проложите воздуховод

Максимально растяните трубу, чтобы распрямить складки и уменьшить сопротивление воздуха. Один конец наденьте на патрубок вытяжки и зафиксируйте хомутом. Если диаметр гофры отличается от выходного раструба, воспользуйтесь переходным адаптером из комплекта поставки.

Без резких изгибов проложите гофру по стене или шкафчикам до вентканала. Для лучшего прохождения воздуха приподнимите горизонтальный участок трубы в сторону вентканала примерно на 10 градусов.

Пластиковые трубы

Как установить вытяжку на кухне: проложите воздуховод из пластиковых труб

Наденьте на выход вытяжки раструб или отвод в зависимости от ситуации и соберите весь воздуховод до вентканала. Колена и другие фитинги соединяйте между собой трубами необходимой длины. Размечайте их рулеткой и отрезайте с помощью ножовки по металлу. Выдержите небольшой подъём в сторону вентканала.

Сначала соберите всю конструкцию насухо, а затем промажьте стыки силиконом, чтобы добиться максимальной герметичности соединений. Не используйте жидкие гвозди и другой клей, иначе разобрать воздуховод при необходимости будет уже невозможно.

Подключитесь к вентканалу

Соединение воздуховода с вентиляцией — один из самых важных моментов. Из‑за неправильного подключения может нарушиться вентиляция не только на кухне, но и во всей квартире. При этом даже самая дорогая вытяжка будет шуметь, как самолёт, и не справится со своей задачей.

Как быть, если канала два

В новостройках на кухне по два вентканала: один для естественной вентиляции, второй — специально для вытяжки. Если у вас так, то всё, что нужно сделать, — это снять с одного из каналов решётку и подключить вместо неё воздуховод с помощью соответствующего фланца.

Как быть, если канал один

Если вентканал один, присоединяться к нему напрямую ни в коем случае нельзя. Вытяжка не заменяет естественную вентиляцию, поскольку улавливает только пары и жир в районе плиты, никак не реагируя на спёртый и загрязнённый воздух под потолком.

При прямом подключении вентиляция просто перестаёт работать из‑за сопротивления воздуха, которое оказывают фильтры и лопасти турбины.

Установка вытяжки на кухне: подключитесь к вентканалу

Поэтому в таком случае есть два варианта: использование фланца с решёткой или установка тройника с клапаном. Первый проще, но менее эффективен: вместо полного перекрытия вентканала оставляют решётку, через которую осуществляется естественная вентиляция. Тяга станет похуже, к тому же во время работы вытяжки часть пара будет попадать назад в кухню.

Установите на воздуховод тройник с обратным клапаном

Более правильной будет установка на воздуховод тройника с обратным клапаном. При выключенной вытяжке он открыт, и естественная вентиляция действует как полагается. Во время работы вытяжки клапан закрывается потоком воздуха, и вентилятор выводит пары в шахту вентканала. Как только прибор отключится, клапан автоматически откроется и работа естественной вентиляции восстановится.

Минусы такого способа в громоздкости конструкции и не очень эстетичном виде, когда воздуховод не скрыт.

Источники
  • https://homius.ru/vyityazhki-dlya-kuhni-s-otvodom-v-ventilyatsiy.html
  • https://VentingInfo.ru/sistemyventilyacii/kuhonnaya-vytyazhka-s-vyvodom-otvodom-v-ventilyatsiyu-ustanovka
  • https://www.ivd.ru/stroitelstvo-i-remont/ventilacia-i-kondicionirovanie/mozhno-li-podklyuchit-vytyazhku-na-kuhne-k-ventilyacii-i-kak-eto-sdelat-58321
  • https://stroychik.ru/kuhnya/ustanovka-vytyazhki
  • https://Lifehacker.ru/ustanovka-vytyazhki-na-kuxne/

Оцените статью
Фотографии к статье взяты из Яндекс.Картинок
Рейтинги, обзоры, ТОП техники и товаров
