Работа фрезером по дереву – как пользоваться начинающим

Что такое фрезер и для чего он нужен?

Ручной фрезер — это электроинструмент, представляющий собой электродвигатель с цангой под установку режущего инструмента на валу.

С ним конструкционно объединена платформа или основание, род рабочего стола, которая способна перемещаться по направляющим и фиксироваться в заданном положении.

С помощью платформы производится установка глубины резания. По бокам имеются две рукоятки, за которые станок удерживают в нужном положении или подают на обрабатываемую деталь.

Фрезер предназначен для обработки резанием деталей из разных материалов:

• Массив древесины;
• ДСП, в том числе — ламинированная ДСП;
• МДФ;
• ДВП;
• Алюминий, дюралюминий;
• Мягкая пластмасса.

С помощью ручного фрезера могут быть выполнены разные виды обработки материала.

В их число входят следующие операции:

• Фрезеровка углублений различной формы — пазы, гнезда, канавки и прочие элементы;
• Профилирование кромок — создание фасонных (фигурных) поверхностей, фрезеровка четвертей;
• Фрезеровка специальных конструкционных элементов — углубления под шарниры, замки, рукоятки, шипы и гнезда под них;
• Обрезка криволинейных и сложных кромок деталей мебели или специальных элементов.

Для обеспечения точности и чистоты реза в конструкции фрезера имеется масса элементов настройки и регулировки.

С их помощью производят следующие

• Изменение скорости вращения вала;
• Настройка глубины погружения режущего органа;
• Предварительная настройка глубины для быстрой смены режима резания.

Важно! Для серийного производства больших объемов продукции ручной фрезер не годится. Использовать его рациональнее всего только в бытовых целях или в небольших мастерских, занятых мелкосерийным изготовлением изделий на заказ.

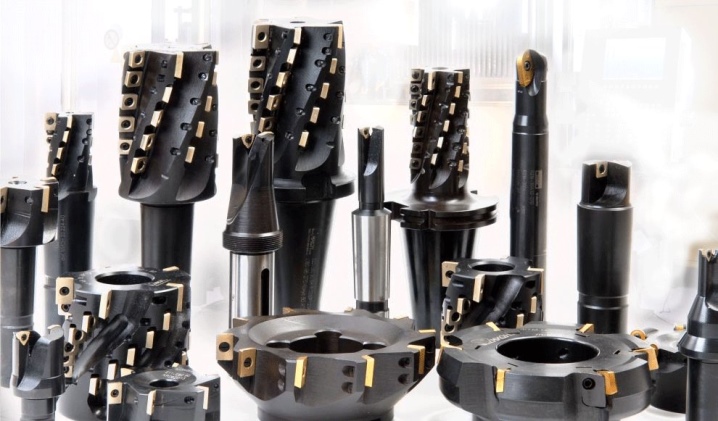

Основные типы насадок

Для фрезерной работы используются торцевые фрезы с диаметром хвостовика 6,8 или 12 мм.

Они продаются поштучно или в наборах, включающих в свой состав наиболее востребованные виды фрез.

Встречаются наборы с хвостовиками на 7 мм, но под них сложно отыскать цангу. В зависимости от назначения и формы реза фрезы бывают кромочные и пазовые.

К кромочным относятся:

• Профильные;
• Конусные;
• Калевочные (калевка, четвертьвалик);
• Дисковые;
• Галтельные.

Общим признаком кромочных фрез является наличие подшипника, играющего роль упора.

К пазовым фрезам относятся:

• Прямоугольная (прямая);
• Галтельная;
• «Ласточкин хвост»;
• V-образная.

Пазовые фрезы не имеют упорных подшипников и позволяют выполнять рез как на кромках, так и на пласти. Существуют прямые фрезы с подшипником в верхней части, сразу над режущими кромками.

Обычно его диаметр соответствует размеру режущей части, что позволяет резать криволинейные фигуры по шаблону. Такие фрезы называются обгоночными.

В состав стандартных наборов они не входят, при необходимости их надо приобретать отдельно. Практически все фрезы выпускаются в нескольких типоразмерах. Для изготовления углубления нужного размера надо подобрать фрезу соответствующего диаметра или профиля.

Подготовка

Для установки фрезы в патрон, фрезер укладывают набок. Некоторые виды позволяют отсоединить двигатель с патроном от платформы, не изменяя ее настроек.

Другие такой возможности не предоставляют, поэтому чаще всего приходится опускать основание максимально вниз. Патрон откручивается при помощи гаечного ключа, который входит в комплект поставки.

Патрон фиксируется в неподвижности с помощью специальной кнопки, расположенной над точкой выхода вала из корпуса. Она присутствует не на всех видах фрезеров, иногда приходится фиксировать вал гаечным ключом, а патрон откручивать с помощью другого.

Накидную гайку не обязательно снимать полностью, но иногда это приходится делать, если фрезу слишком сильно зажало в цанге. Аккуратно постукивая по боковым поверхностям и прокручивая вал, цангу ослабляют и вынимают заклинившую фрезу.

Гайку навинчивают, новую фрезу вставляют в цангу примерно на 20 мм. Некоторые фрезы на хвостовиках имеют специальные риски с указанием минимальной и максимальной глубины погружения, но большинство из них устанавливают на глаз.

Если глубина установки окажется слишком мала, при резкой подаче возможна деформация фрезы и порча заготовки. Это опасно, так как максимальная скорость вращения вала фрезера составляет 30000 об/мин и больше.

Вылетевшая из цанги на ходу фреза обладает большой разрушительной силой, при попадании в человека последствия бывают весьма нежелательными.

Внимание! Завинчивать накидную гайку без установленной фрезы запрещается, так как от этого цанга ломается.

Установка глубины фрезерования производится следующим образом:

• Фрезер с опущенным основанием устанавливается на плоскую площадку;
• Фреза опускается до упора и фиксируется;
• Ползунок указателя глубины устанавливается на нулевую отметку;
• Ограничитель глубины поднимается на нужную величину и стопорится винтом;
• Фреза разблокируется и опускается до упора ограничителя глубины в регулировочный винт, после чего снова фиксируется.

Установленную глубину рекомендуется проверить на пробной заготовке, чтобы при необходимости можно было внести коррективы. Не следует сразу делать слишком большую глубину, это способствует перегреву фрезера и создает чрезмерную нагрузку на электродвигатель. Рекомендуемая глубина за один проход — 4-6 мм.

Пошаговый процесс настройки инструмента

Если в работе используется фреза, диаметр которой достигает 16 мм, а показатель итоговой глубины фрезерования должен достигать 14 мм, мастер должен:

1. Выставить фрезер на нулевую отметку.
2. Опустить штифт до касания с револьверным упором.
3. Выставить какой-либо показатель цельной величины.
4. При обнаружении небольшого люфта над упором, рекомендуется слегка поджать винт и зафиксировать.
5. Теперь можно приступить к снятию блокировки шкалы грубой настройки, которую следует поднять на 14 мм, что поспособствует увеличению зазора между револьверным упором и штифтом.
6. С помощью револьверного упора необходимо выставить показатель глубины погружения, который будет равен 3 мм. Наличие ступенек на упоре позволяет увеличивать глубину погружения постепенно.

Обратите внимание! Винт точной подстройки дает возможность добиться дополнительной точности.

Выбор подходящего оборудования

Ручной фрезерный станок подбирается по типу работ и планируемой нагрузке.

Различают основные виды оборудования для работы по дереву:

• вертикальный – верхнего типа;
• ламельный;
• кромочный.

Ламельный фрезер горизонтальный. Диск с зубьями по кромке перемещается параллельно подошве и вырезает пазы в боковой поверхности под плоские шпонки в сопрягаемых деталях без разметки. Использование инструмента узкое.

Ламельный тип инструмента востребован в производстве мебели и строительных деревянных конструкций. Для домашней мастерской приобретается редко, если хозяин серьезно увлекается изготовлением мебели и имеет в наличии модели универсальных ручных фрезеров.

Кромочный фрезер создан для придания красивого вида и сложной формы торцам доски. Возможна боковая обработка деталей сложной конфигурации, если применять шаблоны и фрезы с подшипником.

Фрезер верхнего типа универсальный для обработки дерева. Именно он способен выполнять практически все операции. В его комплект входит несколько приспособлений, позволяющих обрабатывать торцы и работать по плоскости доски.

В основном это параллельный упор со штангами, фрезерные втулки и набор фрез различного типа. Первые направляют станок точно по прямой линии реза или помогают сделать ровный круг. Втулки ведут станок вдоль шаблона, повторяя его формы любой сложности.

Для выполнения пазов, выборок под замки и навесы, создание красивых кромок любой конфигурации в дереве подойдет фрезер верхнего типа.

Что можно делать?

Благодаря ручному станку можно выполнять множество самых разных задач, создавая мебельные изделия, элементы декора и даже потрясающие художественные орнаменты.

Такое под силу даже новичкам и в домашних условиях, если в распоряжении имеется качественный агрегат, определенные навыки и желание создавать что-то своими руками.

Поэтому можно с уверенностью сказать, что фрезер является универсальным аппаратом для работы с деревом, пластиком и разными видами металла.

При наличии ручного инструмента даже не совсем опытный мастер сможет изготовить перила, соорудить стеллаж или полку, либо сделать табурет и вешалки. На сегодняшний день многие занимаются обновлением ветхой мебели, реставрируют изделия, а с таким агрегатом это просто.

Фрезы бывают разными (сборочными, монолитными, кромочными, пазовыми, насадными и пр.). И каждый вид фрез соответствует конкретной отдельной операции. Поэтому набор фрез для мастера всегда актуален.

Стоит отметить, что ручной агрегат станет незаменимым, если необходимо сделать пазы для будущих соединений, например, в дверях, или создать уникальный узор на древесной поверхности, которая будет украшать интерьер.

Таким образом, универсальный инструмент можно применять в самых разных случаях, когда речь идет об обработке заготовок из пластика, металла и дерева. Вашему вниманию предлагаются самые популярные приемы по работе на фрезере.

Открытый паз

Резьба заготовки с пазами, которые начинаются у кромки, не является сложной задачей. Для этого необходимо установить аппарат так, чтобы фреза находился с самого края заготовки. После этого нож опускается на нужную глубину и корзина надежно фиксируется.

Только тогда можно подключаться к электросети, мотор запустится и вы начнете подавать материал. Как только режущий элемент дошел до конца, его необходимо поднять, ослабить фиксатор и заглушить мотор.

Что касается глухих пазов, они делаются по тому же принципу, разница лишь в том, что начинать нужно не от края.

Глубокий паз

Обрабатывать такой участок нужно в несколько проходов, после каждого из них необходимо настраивать глубину нарезки. При этом нельзя забывать отключать фрезер, чтобы не превысить заглубление. При работе с твердыми материалами это правило является одним из первых. С последним слоем нужно работать на глубине не больше полутора миллиметра, только так поверхность поделки будет чистой.

Криволинейные кромки

Чтобы обеспечить криволинейную кромку, необходимо иметь под рукой шаблон с кольцом. Это приспособление сделано в виде пластины с бортиком, которая движется вдоль шаблона, благодаря чему резак идет по правильной траектории. Данная деталь крепится к подошве аппарата при помощи специальных элементов, после чего можно начинать работу.

Что касается шаблона, его нужно зафиксировать на рабочей поверхности, для этого достаточно использовать обычный скотч, чтобы хорошо прижать элемент к плоскости.

Многие профессиональные мастера регулярно пользуются шаблонами, благодаря которым можно получать идентичные изделия. Особенно это касается мебельных цехов, где объем работы достаточно широкий, и приходится создавать одни и те же элементы конструкций в большом количестве.

Узкий паз

Для формирования в обрабатываемой детали узкого паза потребуется дополнительное приспособление. К подошве инструмента прикрепляется плоское основание. С обеих сторон вспомогательного приспособления необходимо установить направляющие стержни. Это позволит добиться прямолинейной траектории движения фрезерного аппарата.

Важно, чтобы оси были расположены на одной линии с центральной частью ножа. Во время работы рекомендуется вести фрезер таким образом, чтобы стержни равномерно прижимались к боковым частям заготовки.

Торцевая поверхность

Работа с разными породами древесины при помощи ручного фрезера предполагает обработку краев заготовок, ведь канты должны быть гладкими, чистыми и ровными. Здесь новичкам понадобится главное правило. Срезы должны быть пологими, тогда заготовка обретет необходимые очертания и будет презентабельной.

Декоративная отделка

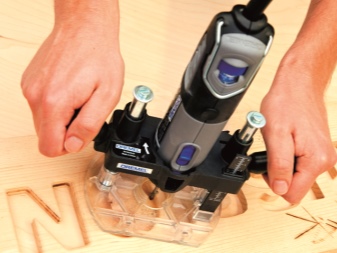

Пожалуй, этот способ фрезерования является наиболее творческим и весьма интересным. Конечно, не у всех новичков сразу получается красивая декоративная отделка, но все приходит с практикой.

Древесина легко поддается обработке, поэтому на плоскости можно создавать красивые замысловатые узоры, которые позволят сделать любое столярное изделие уникальным и стильным. Благодаря ручному фрезеру можно создавать художественные шедевры, проявляя всю свою фантазию.

Это интересный способ обработки древесины, к тому же, благодаря такому инструменту можно добиться любых результатов.

Конечно, для работы понадобится не только инструмент, но сопровождающие детали в виде тисков, стамески и лобзика. На деревянное полотно можно переносить понравившиеся рисунки, картинки и даже фотографии, которые останутся в первозданном виде на долгие годы.

Аппарат оснащается специальной насадкой, которая плавно движется по контуру узора, аккуратно снимая слой материала, что делает заготовку объемной. Благодаря широкому выбору размеров фрезы можно создавать любые узоры и орнаменты, все зависит от личных пожеланий.

Таким образом, вы убедились, что благодаря такому столярному оборудованию можно осуществлять разные виды обработки древесины, расширяя возможности мебельного производства, ассортимент элементов различных конструкций и т. д.

Основные правила работы

Прежде чем приступать к работе с инструментом, следует ознакомиться с информацией относительно того, как пользоваться фрезером. Ниже описаны основные правила работы с деревообрабатывающим аппаратом.

Общие требования

Если выполнять основные требования безопасной работы с электрическим ручным фрезером, то конечный результат порадует качеством работы и безопасным исходом.

Вот эти условия:

• Следует всегда использовать только острый инструмент. Насколько острая фреза можно судить по качеству обработки поверхности. К тому же, в таких условиях начинает сильно греться мотор.
• Материал, который требуется обработать, должен быть надежно закреплен, иначе нормальной работы не будет.
  Применение струбцин для крепежа заготовки.
• Не рекомендуется снимать всю поверхность за один проход, так как это увеличивает нагрузку на фрезу и на инструмент (двигатель). Это влечет за собой снижение скорости обработки, а значит и к снижению качества. Поэтому, если глубина приличная, то лишнее лучше убрать за несколько раз.
• Заменяется фреза только на обесточенном агрегате, причем одного отключения выключателем мало. Необходимо вытащить вилку из розетки.

Требования не очень сложные и вполне выполнимые, а игнорировать их, значит подвергать себя опасности. И еще одно, не менее важное – это умение держать в руках фрезерный инструмент и чувствовать, как он работает.

Если чувствуются серьезные вибрации, то нужно остановиться и проанализировать причины. Возможно, что фреза затупилась или попался сучок. Иногда требуется правильно установить скорость вращения фрезы. Здесь можно поэкспериментировать: или добавить обороты или их уменьшить.

Регулировка скорости вращения

Работа любого инструмента связана с определенными условиями, связанными, в первую очередь, с характером обрабатываемого материала.

Это может быть фанера, композитный материал или обычная древесина. В зависимости от этого и выставляется скорость вращения на электроприборе.

Как правило, в техническом паспорте всегда указываются параметры работы устройства, в зависимости от технических характеристик и характеристик обрабатываемых поверхностей, а также используемых фрез.

Показатели скоростей обработок при применении различных фрез.

Фиксация фрезы

Первое, с чего начинается работа, это установка и закрепление фрезы. При этом, следует придерживаться основного правила – все работы выполняются при вынутой вилке шнура из розетки.

Фреза устанавливается по определенным меткам, а если они отсутствуют, то на глубину не меньше ѕ длины самой фрезы. Как установить фрезу на конкретную модель, можно узнать из инструкции, которая в обязательном порядке должна присутствовать в технических документах на устройство.

Дело в том, что каждая модель может иметь свои конструкционные особенности и рассказать об этом в статье не представляется возможным.

Установка фрезы на устройство перед началом работ.

Имеются модели как простые, так и более «продвинутые», как говорят. У некоторых моделях имеется кнопка блокировки вращения вала, что облегчает процесс установки фрезы.

Некоторые, особенно дорогие модели, оборудованы трещетками. Так что описать конкретно процесс установки фрезы не получится, да и не имеет смысла, так как каждый, кто знаком с работой подобных устройств, разберется в момент.

Регулировка глубины фрезерования

У каждой модели предусмотрена своя, наибольшая глубина фрезеровки. При этом, не всегда требуется именно максимальная глубина, а определенная глубина, которая выставляется перед работой.

Даже в том случае, если требуется максимальная глубина, то, чтобы не перегружать устройство, процесс фрезеровки разбивают на несколько этапов, ступенями изменяя глубину фрезеровки. Для регулировки предусмотрены специальные упоры – ограничители.

Конструктивно они выполнены в виде диска, расположенного под штангой, на котором закреплены упоры различной длины. Количество таких ножек может быть от трех до семи, причем это не означает, что чем их больше, тем лучше.

Лучше, если имеется возможность подстройки каждой из ножек, даже если их число минимальное. Чтобы закрепить этот упор в оптимальном положении, следует воспользоваться фиксатором, в виде флажка.

Процесс регулировки глубины фрезерования выглядит следующим образом:

• Инструмент следует установить на ровную поверхность, после чего освобождают зажимы и рукой нажимают на фрезу, чтобы она уперлась в поверхность.
• Открутив фиксатор, освобождают револьверный упор.
  Выбор ножки револьверного упора.
• Выбирается та ножка, которая соответствует глубине фрезерования, после этого, диск с ножками устанавливается в правильное положение.
• При этом, винт не фиксируется, а планка удерживается пальцем. После этого перемещается подвижный указатель, чтобы его показания совпали с нулевой отметкой.
• Затем штанга поднимается до метки, которая соответствует глубине фрезерования и лишь затем, опускают фиксатор револьверного упора (фото ниже).

Таким образом, заготовка выфрезеруется на заданную глубину.

На качественных дорогостоящих моделях имеется колесико точной подстройки глубины фрезерования.

С помощью этого колесика можно без нарушения предыдущей настройки более точно выставить глубину.

Это колесико (на фото выше зеленого цвета) позволяет корректировать глубину в не значительных пределах.

Приемы работы

Перед использованием аппарата для обработки дерева нужно проверять, хорошо ли прижаты винты и все резьбовые детали.

Предохранительная гайка и зажимная цанга снимаются. Мастер должен сделать контрольный рез. Также может потребоваться использование в работе копировальной втулки, которая помогает выполнять уверенное ведение режущих элементов аппарата по сложной траектории.

Фрезеровщики в процессе работы над раскроем дерева и древесно-полимерных изделий могут использовать различные фрезы:

• компрессионные;
• стружколомы;
• концевые;
• с прямыми ножами;
• однозаходные.

Совет! Для нанесения изображения на дерево лучше всего использовать столярный карандаш.

Обработка кромок с использованием шаблонов

Для выполнения кромочной обработки дерева, специалисты рекомендуют использовать шаблоны. Ниже можно ознакомиться с особенностями обработки крайних частей изделия.

Если ширина детали не более длины режущей кромки

Образец надежно монтируется к столу. Фреза устанавливается таким образом, чтобы ролик мог перемещаться по шаблону, а фреза по обрабатываемой поверхности.

Дальше нужно будет определиться со скоростью перемещения. После того как инструмент будет включен, нужно аккуратно передвигать его по заготовке. Можно не только тянуть аппарат для обработки дерева, но и осторожно его толкать.

Ширина больше длины режущей части

После первого прохода заготовку нужно снять и выполнить повторный проход. Обработанная часть может выполнять функции заготовки. Подшипник нужно направить по обработанной поверхности. В случаях, когда режущей части вновь не хватает, следует выполнить дополнительный проход.

На заключительном этапе обрабатываемое изделие переворачивается лицевой стороной вниз. Деталь фиксируется струбцинами. Мастеру понадобится фреза с подшипником на конце, который будет перемещаться по обработанной поверхности. Таким образом, можно проводить обработку толстых деталей.

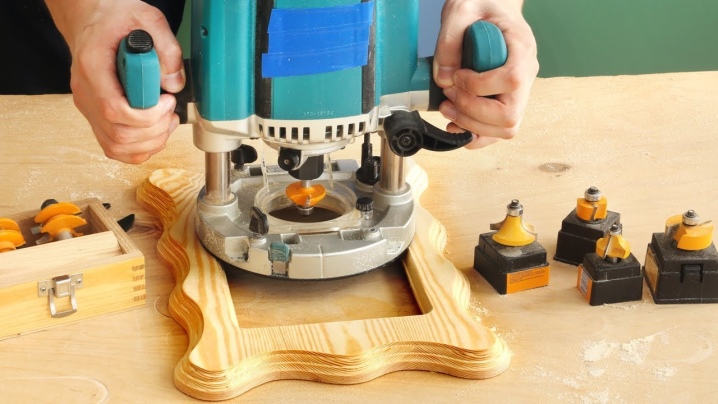

Получение фигурной и криволинейной кромки

Для того чтобы фигурная кромка получилась красивой важно хорошо обработать заготовку. На ней не должно быть трещин, скосов, неровных крайних частей. Это позволит избежать появления изъянов во время фрезерования.

Важно! При необходимости создать криволинейную заготовку, рекомендуется провести черновую обработку, приблизив профиль изделия к желаемому образцу.

Дальше выполняется чистовая обработка крайних частей, в ходе которой нужно использовать шаблоны и быть максимально внимательным.

Попутное фрезерование используется редко, только в том случае, когда возникает вероятность получения отщепы

Техника безопасности

Деревообрабатывающие станки являются наиболее травмоопасным видом оборудования. Ручной фрезер — не исключение.

Работа с ним требует осторожности, аккуратности и знания правил техники безопасности:

• Одежда должна быть достаточно плотной, без свисающих концов, завязок или иных мешающих элементов;
• Древесная пыль опасна для органов дыхания, является сильным аллергеном. Рекомендуется использовать респиратор, хотя бы обычный «лепесток»;
• Отлетающая стружка может попасть в глаза. Большинство фрезеров имеют защитный щиток, но воспользоваться очками будет не лишним;
• Необходимо крепко удерживать станок в руках. При работе он вибрирует, стремится развернуться в сторону, противоположную вращению вала. Не следует отвлекаться и выпускать работающий фрезер из рук;
• Утапливать хвостовик фрезы в цангу не менее, чем на 20 мм и надежно зажимать гайку ключом;
• Перед работой проверять состояние подшипников на кромочных фрезах. Они не должны скрипеть, шататься, клинить. Если замечены изъяны, ролик надо заменить;
• Сначала надо запустить фрезер и дождаться набора рабочей скорости вращения, и только после этого вводить фрезу в материал. При необходимости остановить работу сначала выводят фрезу из материала, затем останавливают станок;
• Постоянно следить, чтобы в древесине не оказалось гвоздей или шурупов, а в зоне вращения фрезы не было посторонних предметов или инструментов.

Подробнее с правилами безопасности можно ознакомиться в инструкции пользователя. Фрезеры от разных производителей могут иметь собственные, специфические правила безопасности, о которых надо знать и соблюдать в работе.

Уход

С завода оборудование идет в смазке, так что в принципе, никаких дополнительных операций не требуется. Но поддерживать оборудование в чистоте необходимо — надо почаще счищать пыль, менять при необходимости смазку.

Смазка нужна для подвижных частей — направляющих. Можно использовать жидкие аэрозольные смазки (предпочтительнее), но можно и обычные консистентные типа «Литол». Но, при использовании густых смазок, придется их периодически удалять, так как налипает стружка и пыль, работать становится сложно. При использовании легких аэрозольных составов налипания практически нет.

Для того чтобы подошва легко скользила, можно смазывать ее силиконовой смазкой. Особенно это пригодится при работе с шаблонами. Тогда инструмент буквально скользит, идет плавно и без рывков.

Рекомендации

Начинающие мастера по обработке древесины должны ознакомиться с основными рекомендациями специалистов не только по поводу эксплуатации агрегата, но также выбора инструмента для личного применения.

Так как на рынке предлагается широкий выбор фрезеров, первым делом важно определиться, работу какого характера вы собираетесь выполнять – нарезка пиломатериалов, декорирование, пазы и углубления и т. д.

К тому же важно обратить внимание на мощность аппарата, наличие вспомогательных элементов, его устойчивость, надежность и долговечность.

Большое значение имеет рукоятка, она должна быть удобной, особенно если вы планируете пользоваться инструментом постоянно, поэтому убедитесь в эргономичности оборудования.

Для продуктивного фрезерования заготовку необходимо надежно зафиксировать, а сам режущий элемент закрепить в цанге. После этого производится настройка параметров работы оборудования, траектории движения и глубины фрезерования.

Стоит поговорить о правилах, которые помогут заниматься работой безопасно и эффективно. Во время эксплуатации такого оборудования нельзя спешить, ведь это может привести к порче заготовки или даже травме.

Поэтому, если вы собираетесь заменить оснастку, для начала отключите инструмент, только тогда закрепите заготовку, используя струбцины. Это не занимает много времени, но обеспечит безопасность и надежность.

Некоторые новички пытаются снимать большой слой древесины за один проход, но это не принесет желаемого результата, к тому же не всякая фреза способна выдерживать подобные нагрузки.

Важно предварительно ознакомиться с инструкцией по эксплуатации, сделать несколько пробных заготовок, чтобы ощутить мощность и нагрузку, а также давление во время движения режущего элемента по поверхности.

Ручная фреза является небольшим инструментом, который можно установить в своей домашней мастерской и обрабатывать древесину.

Благодаря агрегату расширяются возможности для творческих поделок и даже собственного производства мебельных или других изделий из такого материала.

Научиться работать на таком станке может любой желающий, главное выбрать качественный и надежный агрегат, правильно его настроить и следовать инструкции.

Изучите технические и эксплуатационные характеристики данного приспособления, пробуйте разные варианты обработки, чтобы улучшать собственные навыки. Это может открыть двери к хорошему заработку, к тому же в любое время можно сделать что-то и для себя. Успехов в начинающем деле!
