Компрессор для аэрографа для чего нужен мини-компрессор

Назначение компрессора

Компрессор – это устройство для перемещения газов, а также повышения их давления.

В большинстве случаев речь идет о воздушных компрессорах, однако, существуют варианты, созданные для работы с вполне конкретными газами и их смесями.

В быту компрессоры активно используют для накачки надувных изделий воздухом, например, игровых мячей, пневматических матрасов, плавательных кругов, резиновых лодок. Этот список можно продлевать бесконечно.

В профессиональной деятельности аппарат служит источником энергии для пневмоиструмента, используется автомобилистами и шиномонтажниками для накачки автомобильных шин, мотористами для очистки двигателя от грязи мощной воздушной струей (так называемое продувание).

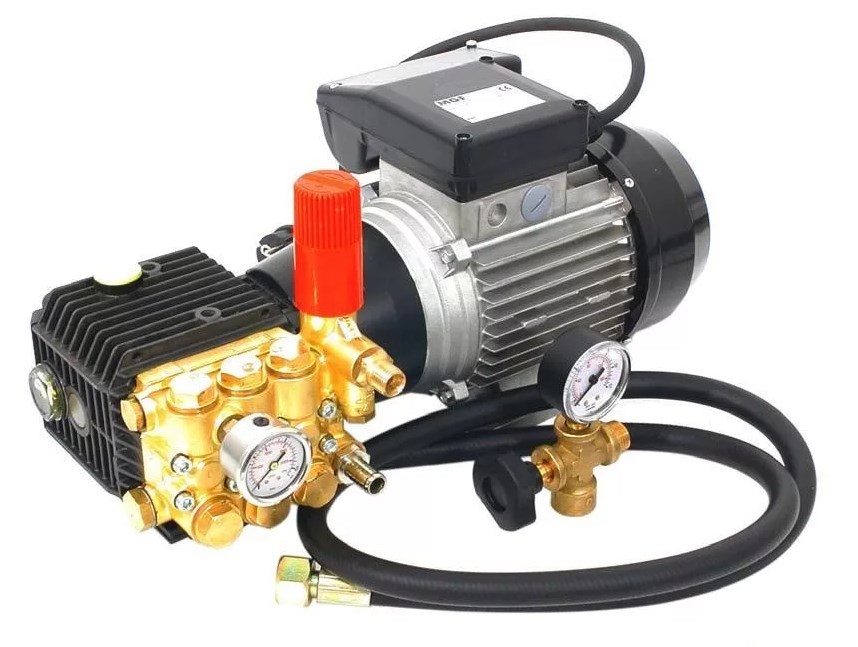

Для опрессовки систем отполения в жилых помещениях, для септиков, для работы пескоструем, краскопультом, аэраторами и другими устройствами.

Некоторые виды этих устройств используют даже в медицине, например, в стоматологических кабинетах, где они потоком сжатого воздуха приводят в движение зубоврачебные приборы.

Области применения компрессоров

Назвать отрасль промышленности, в которой не применяются компрессоры невозможно. Практически они нужны везде и особенно там, где требуется оперативное, безопасное и рентабельное течение трудовых процессов.

В газовой и нефтяной промышленности – целые компрессорные установки производят бурение скважин и подъём полезных ископаемых, а потом их сжатие, сбор и транспортировку по трубопроводам.

В транспортной промышленности – компрессоры закачивают воздух в турбореактивные двигатели, салоны самолётов и подводных лодок. Тормозная система ЖД-транспорта, а также – двигатели внутреннего сгорания тоже не обходятся без применения компрессоров.

В энергетике – наличие компрессоров гарантирует безаварийное функционирование электростанций.

В пищевой промышленности – компрессорные аппараты обеспечивают охлаждение воздуха в холодильных установках и рабочих инструментах. Они заметно облегчают изготовление, перемешивание и упаковку многих продуктов.

В строительстве – с помощью компрессоров работают пневмоинструменты типа отбойных молотков, пескоструйные машины, бетоноломы, пульверизаторы, краскопульты и многие другие устройства. Компрессорные установки осуществляют демонтаж зданий и других сооружений, шлифовку бетона и твёрдых поверхностей, очистку больших площадок от загрязнений и т. д.

В дорожно-монтажных работах – строительный компрессор выполняет снятие слоёв асфальта, а инструменты, питаемые компрессорами, используются при укладке цемента. Для строительства эстакад и мостов вдали от источников электричества, используются мобильные компрессоры, работающие на дизтопливе.

В медицине и фармацевтике – использование компрессоров необходимо в стоматологии и многих других разделах отрасли, например – в работе дыхательных аппаратов. Они же применяются для изготовления и упаковки лекарственных средств.

Вышеперечисленное – лишь малая часть всех сегментов трудовой хозяйственной деятельности человека, нуждающихся в эксплуатации компрессоров. По существу, компрессорное оборудование постоянно требуется в местах, где для производственных процессов нужно применение значительных усилий и стабильная надёжная деятельность.

Компрессоры подают воздух в пневматические системы подъёмников и других механизмов, массу инструментов и бытовых приборов, осуществляют циркуляцию воздуха в помещениях, вентилируя, охлаждая или согревая его. Они регулярно облегчают выполнение множества дел.

Благодаря своей эффективности, высокому КПД, экономичности и безопасности, портативные компрессоры успешно применяются в быту. Они очень удобны в качестве насосов: для автомобилиста, велосипедиста, путешественника и отдыхающего. Посредством компрессора удобно вычистить карбюратор, промыть труднодоступные места в автомобиле и его сам, надуть резиновый бассейн или матрац, наполнить баллон для дайвинга, окрасить любую поверхность.

В ремонте квартиры или дачи компрессор незаменимая вещь не только в побелочно-красочных работах, но и для использования пневматических инструментов: молотка, дрели, отвёртки, гвоздезабивного пистолета, отрезной машинки и проч.

Бытовая и любительская область применения компрессоров широка и неплохо снабжается необходимыми инструментами. Они гораздо дешевле и надёжней электрических. В последние годы на любительский и полупрофессиональный рынок поступили компрессоры с инструментами-насадками для ремонтных работ. Они производительны, оперативны и вполне безопасны при применении в деревянных, сырых и расположенных рядом с газовыми приборами помещениях.

Существенных ограничений по использованию компрессоров нет. Они достаточно просты и легки в применении, и относятся к наиболее распространённому виду рабочих установок во многих сферах человеческой деятельности – чаще всего в строительной и ремонтной практике.

Какой компрессор нужен для аэрографа: список необходимых характеристик

Один из главных параметров для покупки насоса – его производительность. Шкала измерения данной категории – литры в минуту.

На втором месте по значимости расположилось рабочее давление компрессора. Этот параметр не столь прихотлив, как остальные. Аэрографу не нужны мощные насосы, поэтому может подойти более 90 процентов моделей.

В инструкции к аэрографу всегда указываются эти и другие рекомендуемые параметры. Об остальных мы расскажем прямо сейчас.

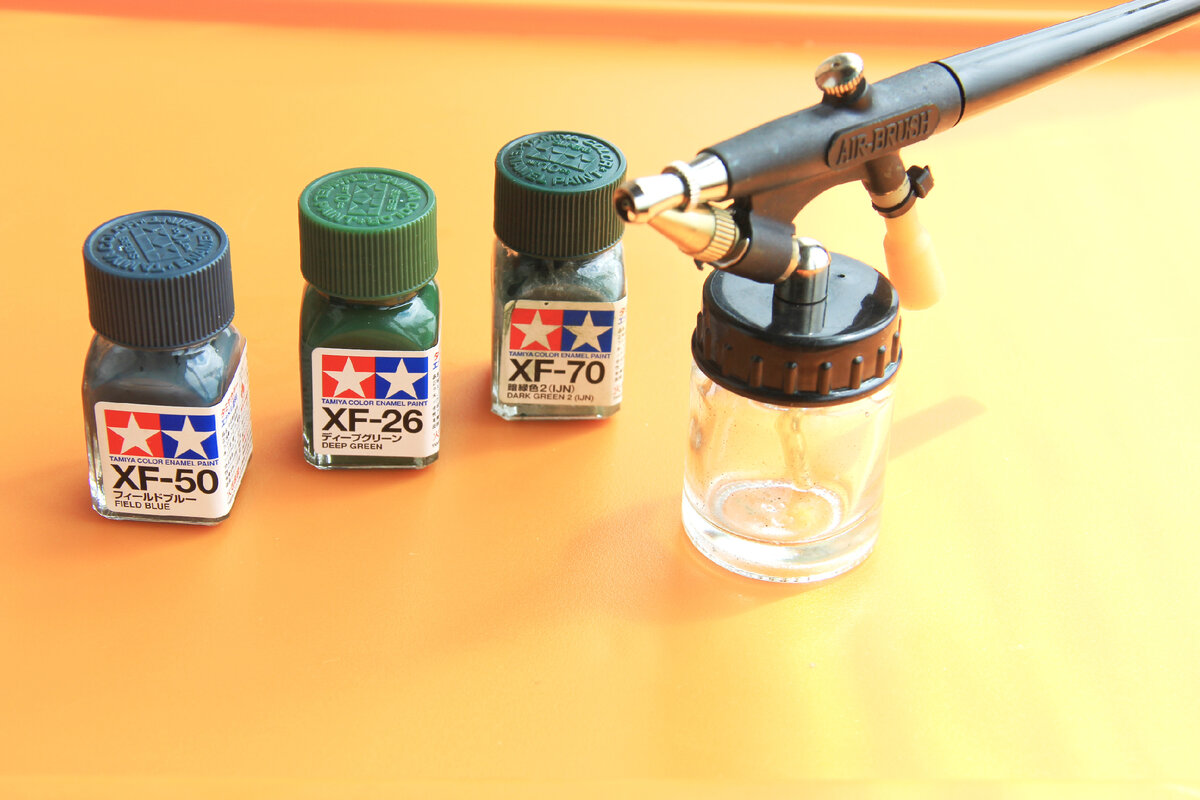

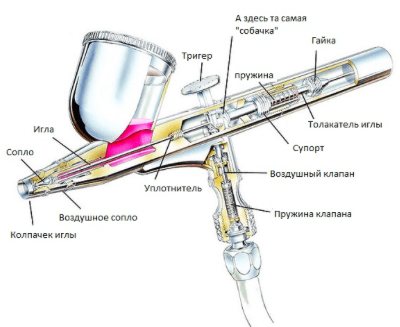

Из чего состоит аэрограф?

Аэрограф – устройство с пневматическим типом работы. По принципу смешивания воздуха с краской подразделяются внутренние и внешние виды.

Варианты с внешним смешением имеют простую конструкцию. Они отлично подходят для покрытия больших площадей сплошным слоем, но не справляются с точными художественными элементами.

Приборы с внутренним смешением более сложны в сборке. Имеют скромный объем резервуара для пигмента, поскольку он встраивается в распыляющую головку. Такой тип позволяет менять сопла и выполнять самые тонкие задачи.

В любом варианте конструкция будет включать необходимые элементы:

• емкость для краски;
• сопло – через него распыляется струя пигмента;
• игла – регулирует подачу струи;
• спусковой клапан (триггер) – запускает подачу воздуха с краской, активирует давление;
• воздушный клапан – передает воздух в сопло;
• ручка – для удобного обращения в руке, ставится не на все модели.

Особенности работы с компрессором

Ввиду отсутствия у автомобильного компрессора регулятора давления и ресивера, покраска аэрографом происходит на постоянно работающем компрессоре. При этом, чтобы не разорвало систему, нужно открыть клапан на капельнице. Лишний воздух будет выходить через него.

С открытым клапаном манометр компрессора мне показывал 1,2-1,5 атм. Не знаю, насколько точны эти показания, но этого хватало для распыления достаточно разбавленной краски. Когда не хватало давления, а зажимал пальцем клапан на капельнице, и все прекрасно работало, правда лишался второй руки, что было не очень удобно. Но мне удалось приноровиться.

От постоянной работы компрессор сильно грелся. Приходилось работать по 2-3 минуты с небольшими перерывами.

Для лучшего охлаждения я установил небольшой алюминиевый радиатор, оставшийся от одного из прошлых неудачных проектов, а на крышку редуктора компрессора наливал немного воды.

Принцип действия аэрографа

Основной принцип работы аэрографа отличается относительной простотой. Он состоит в том, чтобы качественно распылять красящее вещество под напором струящейся воздуха.

Современный аэрограф представляет собой достаточно сложный пневматический инструмент, который может быть использован в моделировании и при проведении малярных и ремонтных работ.

Чтобы данное качественное и функциональное приспособление работало максимально качественно, стоит позаботиться о том, чтобы присутствовало в наличии все требуемое оборудование, в частности компрессор. Его можно приобрести, а также при наличии необходимых инструментов и оборудования сделать его самостоятельно.

Основные составляющие компрессора

Чтобы собрать качественный самодельный компрессор для аэрографа, предназначенный для аэрографа исключительно своими руками, требуется понимать основные принципы работы всей системы.

Оборудование такого плана состоит из нескольких элементов:

• Насос для воздуха, который нагнетает его в специальный ресивер;
• Потребуется сам ресивер, который предназначен для концентрации воздушных масс, а также для сглаживания потока воздуха на его выходе;
• Важно позаботиться о приобретении дополнительного оборудования. это может быть редуктор, особое реле давления, манометр, предохранительный клапан и специальные соединительные шланги;
• Платформа, предназначенная для размещения всех необходимых рабочих элементов.

Особое внимание стоит уделить воздушному насосу. В его качестве может выступать какое угодно приспособление, которое в состоянии нагнетать воздушные массы, тем самым создавая рабочее давление для качественной работы аэрографа.

Не нужно использовать в качестве компрессора обычный пылесос, так как он не в состоянии обеспечить должного давления.

Подойдет специальный поршневой компрессор от вышедшего из строя холодильника. Также можно использовать специальный мембранный компрессор от транспортного средства. Именно второй вариант не стоит приобретать, так как он характеризуется недостаточными показателями производительности и мощности.

Обычно для такого устройства, как компрессор для аэрографии категории высокого давления многие используют старые, уже не используемые огнетушители. Также можно использовать специальные автомобильные ресиверы, компактные баллоны пропана и кислорода. Это герметичные емкости, которые в состоянии выдержать определенные показатели давления.

Сборка компрессора для аэрографа своими руками

Для тех, кто хочет получить отличную насосную станцию буквально из подручных средств, открыты два пути. Однако сразу нужно сделать одно замечание. Чтобы собрать самодельный компрессор для аэрографа с хорошими данными, нужно сразу запланировать создание обвязки в виде ресивера достаточно высокой емкости. Для этого подойдет газовый баллон или корпус огнетушителя, который нетрудно достать.

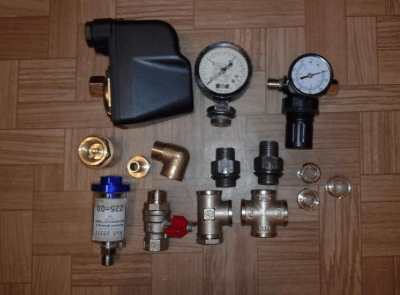

Какие детали потребуются?

Для получения элементарного корпуса аэрографа достаточно взять:

• Шариковую ручку со стержнем.
• Клей.
• Банку от фотопленки с крышкой.

Имея перспективу на долгое функционирование, стержень и ручку лучше заменить на медные элементы. Для больших объемов краски берутся более масштабные трубки, длинные шланги подачи и крупные резервуары.

Далее, для совершенствования аэрографа:

• Трубки от капельницы или иные соединительные шланги
• Насос
• Хомуты, крепежные зажимы и фиксаторы
• Ресивер (будет сглаживать скачки давления)
• Компрессор от другого прибора
• Манометр для отслеживания показателей (опционально)

В качестве ресивера небольшой емкости подойдет любой пластиковый сосуд. Насос и компрессор можно взять аквариумный, лодочный, ножной. В этом случае предохранители не пригодятся, т.к. давление такой конструкции невелико и безопасно.

Пошаговые действия:

1. Из стержня удаляются пишущая головка и чернила. Корпус и пустой стержень промываются, просушиваются. Если используются медные трубки, достаточно зачистить их от налета и ржавчины.
2. В крышке банки проделывается отверстие. Стержень устанавливается за 5 мм до дна банки, фиксируется клеем.
3. Верхняя часть стержня закрепляется перпендикулярно корпусу ручки. Между отверстиями должен получиться прямой угол. В качестве крепежа удобно установить обрезанную винную пробку.
4. Свободный край ручки соединяется с трубкой капельницы, затем с насосом.
5. С помощью шлангов или трубок от капельниц скрепляется последовательно насос, манометр, ресивер, компрессор. Стыки снабжаются зажимами, хомутами. В ресивере должно быть два клапана – вход и выход.
6. На последнем этапе подключается система электроснабжения (если нужна).

Чтобы вместе с воздухом в краску не попала грязь, лучше предусмотреть систему фильтров. Для этого между компрессором и ресивером можно дополнительно установить вторую банку от фотопленки или капсулу от шоколадного яйца, наполненную бумагой.

Предварительные работы

Устройство такого плана состоит из качественного двигателя, который раскручивает вал поршня и маховика, они в свою очередь накачивают в цилиндр воздух. В процессе сборки требуется следить за тем, чтобы на конце цилиндра присутствовало сразу два клапана. Один из них предназначен для пропуска воздушных масс, что касается второго, то он выходит наружу.

Перед тем, как осуществить сборку компрессора, требуется осуществить следующие действия:

• Очистить специальным преобразователем ржавчину;
• Тщательно смазать поршень, вал;
• После снятия клапанной плиты, чтобы проверить все присутствующие уплотнения и ход поршня;
• Не менее важно проверить работу клапанов.

Моторы от холодильника, как правило, имеют свою собственную систему для смазывания, потому требуется просто залить в нее специальное масло. Сделать это можно через специальную трубочку.

Компрессор из холодильника

Компрессор для аэрографа своими руками часто изготавливается на основе деталей старого холодильника. Такое устройство будет иметь поршневой принцип действия. Мощность подобного агрегата достаточно велика, чтобы окрасить корпус автомобиля или несколько стен. Как правило, мотор холодильного компрессора уже стоит в связке с поршнем, что значительно облегчает работу. Ресивером в данном случае может выступить даже автомобильная шина с парой отверстий или старый огнетушитель.

Предварительно компрессор холодильника нужно отреставрировать: разобрать, очистить от пыли, смазать. Со всех остальных элементов обязательно снимаются следы коррозии – ржавчина, налет.

В данном варианте потребуется включить в сборку реле для связи манометра с двигателем. Тумблер питания облегчит эксплуатацию прибора, избавив от походов к розеткам.

Не лишним станет элемент охлаждения. Большие объемы работы могут привести к перегреву и поломке поршневого аэрографа. Самым бюджетным вариантом станет обычный крупнолопастной вентилятор. Устанавливать его предлагается под углом в 30 градусов к работающей технике.

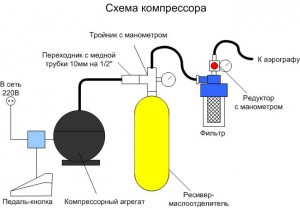

Последовательность сборки:

1. Входной шланг компрессора соединяется с фильтром топлива, закрепляется хомутом.
2. Выходной шланг компрессора идет ко входу ресивера.
3. С помощью переходника ресивер подключается к огнетушителю.
4. Подсоединяется реле и манометр.
5. Шланг соединяет всю конструкцию с насосом, зажимается хомутом.
6. Подключается элемент питания.

Емкость ресивера в случае с компрессором от холодильника должна иметь объем от 10 до 20 л. Весь прибор в конечном варианте необходимо закреплять на одной плоскости, например, плотном куске дерева или фанеры.

На видео показан компрессор из холодильника

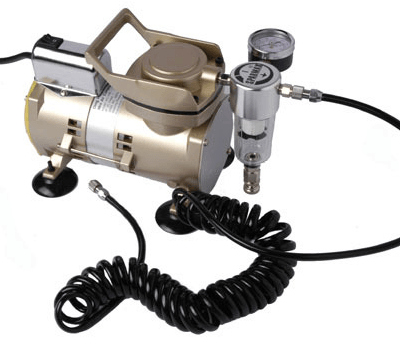

Компрессор из мембранного насоса

Самодельный компрессор для аэрографа можно соорудить и из автомобильного прибора для накачки шин. Мощность такого аппарата невелика, поэтому производительность будет весьма скромной. Вариант более дешев, прост в исполнении. Он подойдет тем, кому требуется сделать какую-либо мелкую работу – покрасить модель, деталь, небольшой участок стены или автомобильного корпуса, провести поправки существующего ремонта.

К компрессору из мембранного насоса не требуется предохранителей, реле. Тумблеры и манометр можно не устанавливать, поскольку чаще всего они уже есть в составе исходного прибора. В качестве ресиверов и емкостей под красящий пигмент подойдут обычные пластиковые и стеклянные бутылки, канистры с крышками объемов от 3 до 5 л. Ресивер можно сделать и из расширительного бачка от машины. Данный вариант еще больше упростит монтаж устройства за счет наличия патрубков под соединительные шланги.

Обязательными элементами в сборке конструкции остаются крепежные хомуты на шлангах и панель основы, где будет прочно стоять итоговый аппарат. В остальном принцип изготовления не отличается от стандартного.

Автомобильный компрессор

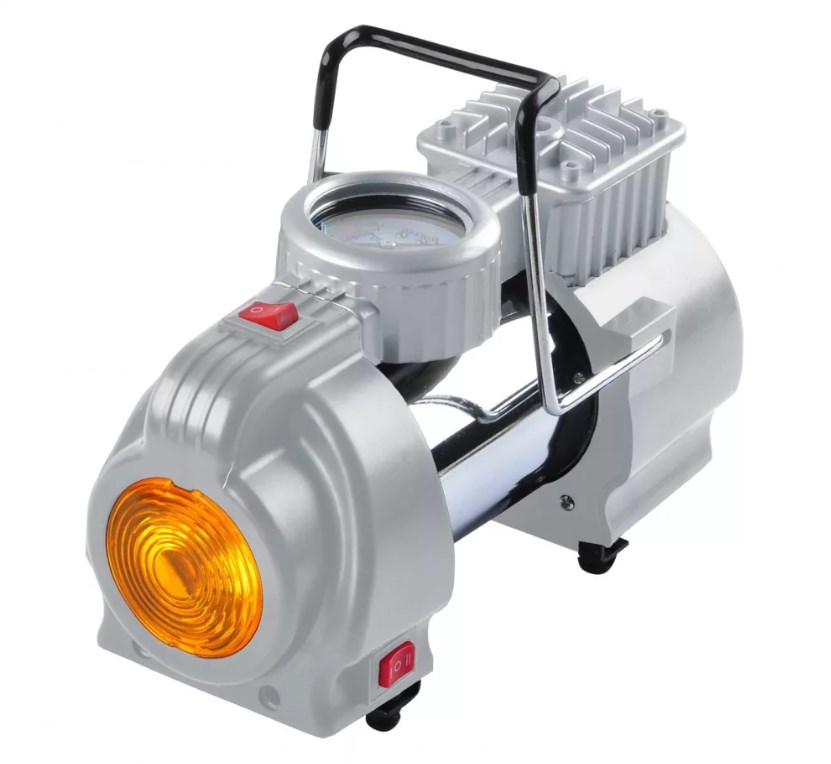

Компрессор с ресивером для аэрографа можно создать из автомобильного, предназначенного для подкачки шин. В этом случае для отдельных моделей придется решить задачу обеспечения питания.

Рассчитанные для работы от прикуривателя компрессоры можно подключить к блоку преобразования от ПК.

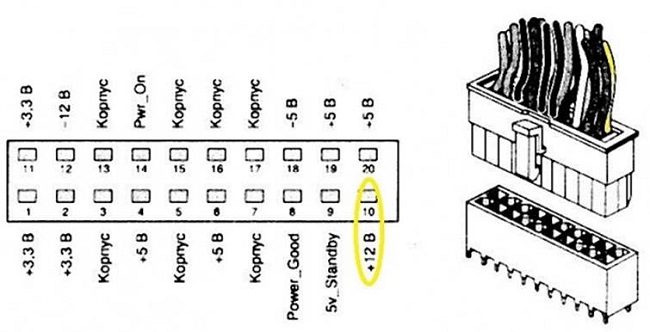

1. Параллелятся блоки выпрямления для отдачи максимального тока. Откусываются от разъема материнской платы и любого питания винчестера желтые провода.

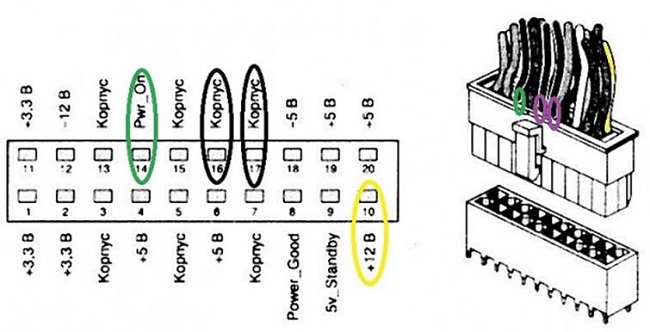

2. Блокируется система внешнего управления включением. Для этого от разъема материнской платы откусывается зеленый провод и любой из черных, указанных на схеме. Провода спаиваются между собой.


Теперь блок питания может включаться без участия материнской платы. В зависимости от его конструкции, это происходит или при включении в розетку, или нажатием кнопки на корпусе.

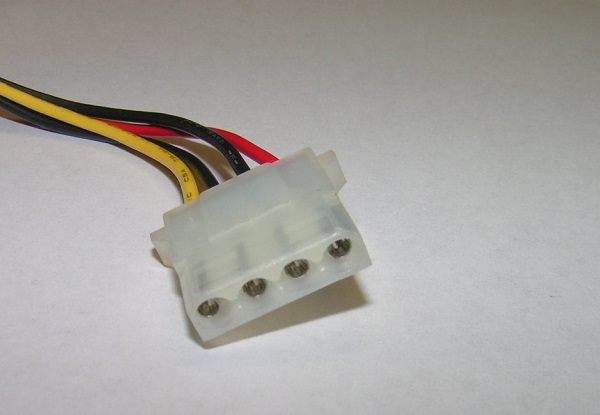

Чтобы подключить автомобильный компрессор, достаточно желтый провод от любого интерфейса питания винчестера на БП соединить с плюсом интерфейса, а черный — с минусом. Можно использовать соответствующее гнездо, или разобрать штекер.

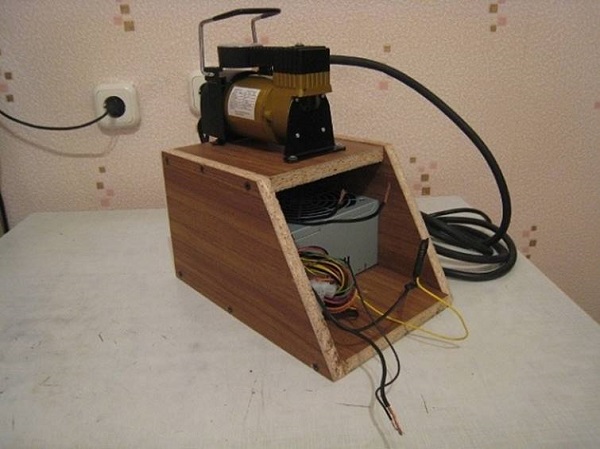

Для аккуратного внешнего вида станцию питания и компрессор собирают на одной платформе.

Использовать автомобильный компрессор, который питается от 220В — максимально просто. Его достаточно присоединить к ресиверу. Данный узел сделает всю нужную работу по регулировке параметров воздушного потока аэрографа. Как собрать ресивер — описано выше.

Какой компрессор подойдет для занятий аэрографией?

Конечно, заподозрить в художнике, работающем с аэрографом, профессионального механика достаточно сложно. Однако и ему придется изучить некоторые азы, чтобы выбрать компрессор правильно. Сложности связаны, прежде всего, со значительным количеством разновидностей нагнетательного оборудования, каждой из которых присущи собственные достоинства и недостатки.

Мембранные компрессоры

Для этого типа компрессоров характерны низкий шум во время работы, небольшая производительность и невысокие цены. Нагнетание воздуха производится за счет высокочастотных колебаний полимерной или металлической мембраны.

Такое оборудование подойдет для небольших объемов работ, преимущественно в домашних условиях. Из-за небольшого уровня давления (2,5 – 3 атмосферы) и малой производительности подключить более одного аэрографа к мембранному компрессору не получится.

Устройство и принцип действия не позволяют получить стабильное давление в течение всего цикла работы – после старта оно относительно низкое и возрастает в дальнейшем. Это может отрицательно сказаться на качестве изображения.

Поршневые компрессоры

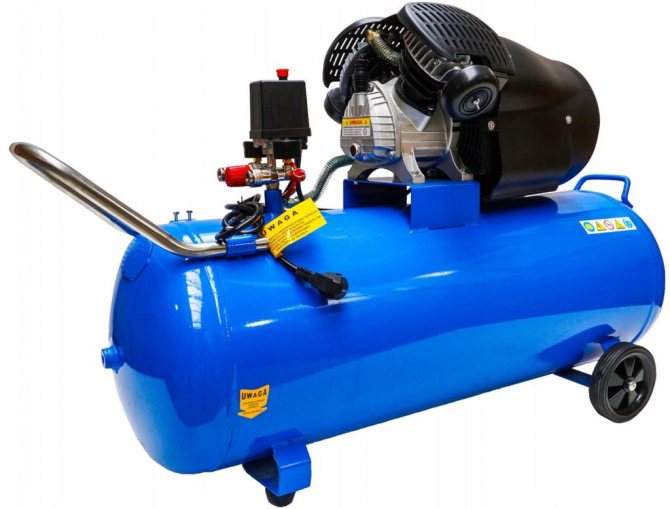

Поршневые компрессоры обладают высокой производительностью и значительным уровнем избыточного давления. Его создает поступательное движение поршня. Такая конструкция обеспечивает простоту эксплуатации и компактные размеры.

К недостаткам таких компрессоров относятся:

• значительное потребление смазочных материалов и, как следствие, высокое содержание масла в воздухе на выходе;
• значительный перегрев во время работы;
• износ подвижных деталей и, соответственно, непродолжительное время службы.

Благодаря высокой производительности использование поршневого компрессора позволяет выполнять значительные объемы работ и подключать более одного аэрографа.

Винтовые компрессоры

Относятся к разряду профессионального оборудования и позволяют обеспечить высокую производительность и избыточное давление. Служат дольше, чем поршневые, хотя и нуждаются в уходе. Мастерам аэрографии следует обратить внимание на безмасляный и винтовой компрессоры, которые не загрязняют воздух частицами смазочных материалов и , при этом, гарантируют регулирование давления в широких пределах и его стабильный уровень.

Основным недостатком такой конструкции является относительно высокая цена, вполне оправданная для профессиональной деятельности.

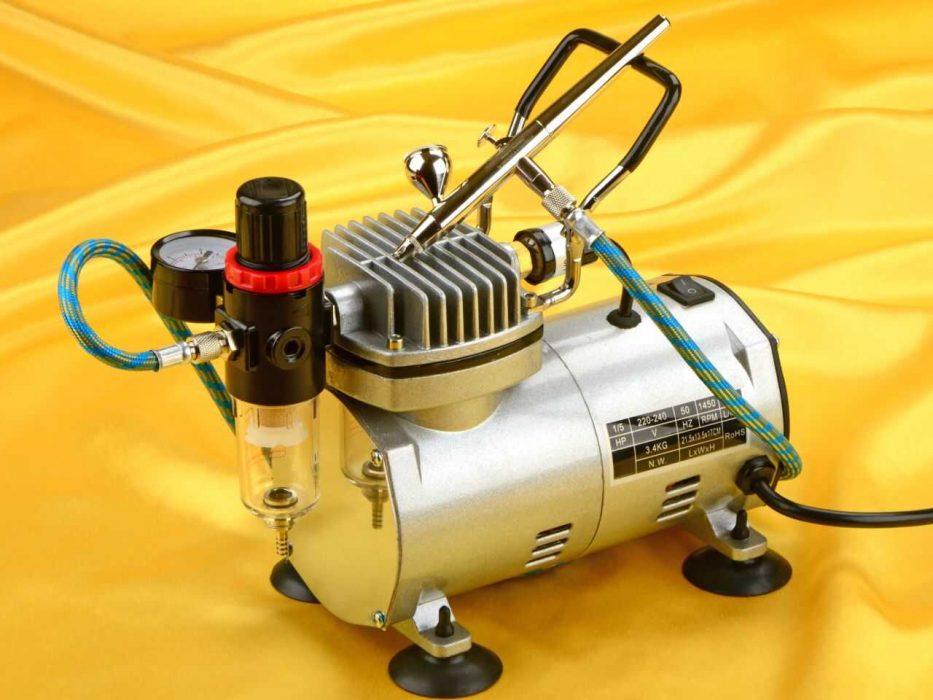

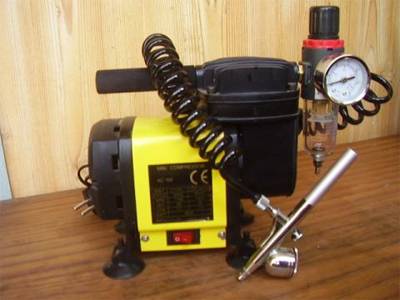

Мини компрессор для аэрографии

Пожалуй, самым маленьким видом компрессора является безмасляный и безресиверный. Модель работает от сети и выдает давление, не превышающее 1,6 атмосфер. Производительность данного типа – 6л/мин. Такой мощности хватает для работы на площади, равной листу А2 – А3. Незаменим для художника, работающего на выезде или в ограниченном пространстве.

Не смотря на единственный режим, компрессор имеет преимущество. Работа идет практически бесшумно. Однако нет возможности сменить режим давления, да и нагревается мини компрессор для аэрографии очень быстро. Периодически приходится прерывать работу, ожидая пока аппарат остынет. Не смотря на недостатки, модель часто используется художниками.

Довольно большой надежностью обладают мини компрессоры для аэрографии, представленные японской фирмой Iwata. Практически все модели оснащены регулировкой давления и ресивера. В целях безопасности компрессоры оснащены аварийными клапанами для сброса давления при его превышении установленного значения.
